รายละเอียดสินค้า:
|
| วัสดุ: | อลูมิเนียมปลอดทองแดง | ประเภทรายการ: | ไฟกันระเบิด |
|---|---|---|---|
| แหล่งกำเนิดแสง: | นำ | IP Rating: | ip66/67 |
| อุณหภูมิในการทำงาน (℃): | -60- 55 | การรับประกัน: | 5 ปี |
| เน้น: | อุปกรณ์เสริมไฟกันระเบิด,อุปกรณ์เสริมไฟ LED,ปลั๊กและซ็อกเก็ต IP66 |
||

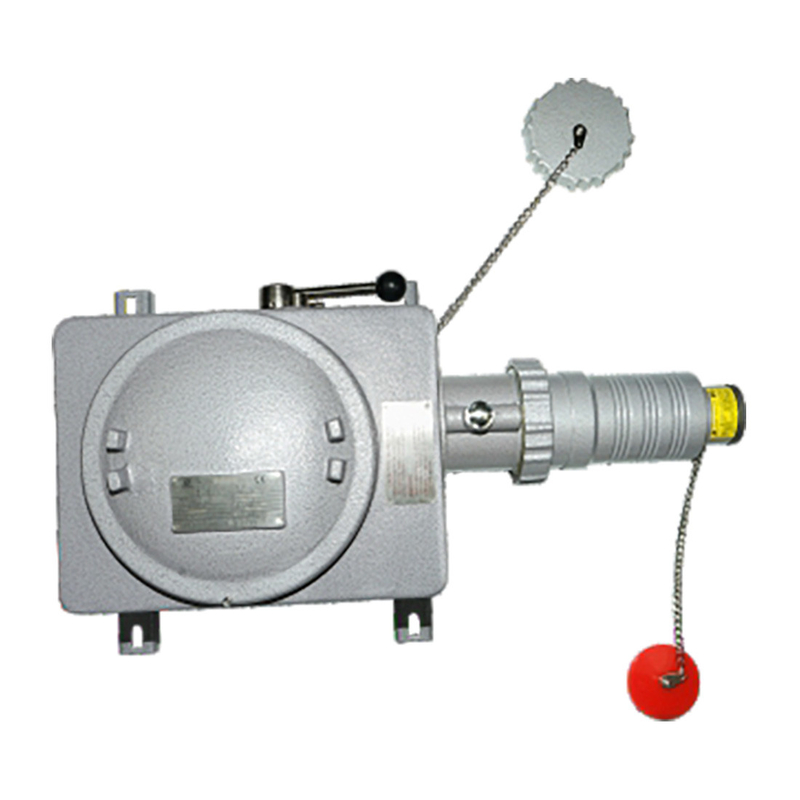

ปลั๊กไฟ LED ป้องกันการระเบิดและซ็อกเก็ต CZ81
กล่องหุ้มอะลูมิเนียมป้องกันการระเบิดที่ปราศจากทองแดง
พื้นผิวพ่นพลาสติก
สามารถเลือกกล่องหุ้มได้ 3 แบบ
ปลั๊กจะถูกดึงออกเมื่อปิดสวิตช์เท่านั้น เปิดเครื่องหลังจากเสียบปลั๊ก
ระดับการป้องกัน:IP66/IP67
คู่มือการสั่งซื้อ
การทำเครื่องหมาย ATEX
Ⅱ 2 G Ex db ⅡC T6 Gb
Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66/IP67
การทำเครื่องหมาย IECEx
อดีต db ⅡC T6 Gb
อดีต tb ⅢC T80 ℃ Db IP66/IP67
การทำเครื่องหมาย UL1203
คลาส I ดิวิชั่น 1 กลุ่ม B, C, D
Class I, Division 2, กลุ่ม B, C, D
Class II, Division 1, Groups E, F, G
Class II, Division 2, Groups F, G
ชั้น III
มาตรฐาน
EN 60079-0, EN 60079-1, EN 60079-31;IEC 60079-0, IEC 60079-1, IEC 60079-31
ช่องเสียบสายเคเบิล
EX-CZ81-16: 2×M25×1.5(3P/4P), 2×M32×1.5(5P);EX-CZ81-32: 2×M32×1.5
เสียบสายเคเบิล
EX-CZ81-16: 1×M25×1.5(3P/4P), 1×M32×1.5(5P);EX-CZ81-32: 1×M32×1.5
พื้นที่หน้าตัดของสายเคเบิล
EX-CZ81-16: 2.5 มม²~4 มม²;EX-CZ81-32: 4 มม²~6 มม²
อุณหภูมิโดยรอบ:-60℃ ถึง +55℃
| แรงดันไฟฟ้า | หมุนเวียน | หมายเลขเสา | ชม |
| ไฟฟ้ากระแสสลับ: 100-130V | 16A | 2P＋E | 4 |
| ไฟฟ้ากระแสสลับ:200-250V | 6 | ||
| ไฟฟ้ากระแสสลับ: 100-130V | 3พี่เป้ | 4 | |
| ไฟฟ้ากระแสสลับ:200-250V | 9 | ||
| ไฟฟ้ากระแสสลับ:380-415V | 6 | ||
| ไฟฟ้ากระแสสลับ:480-500V | 7 | ||
| ไฟฟ้ากระแสสลับ:600-690V | 5 | ||
| ไฟฟ้ากระแสสลับ:57/100-75/130V | 3P＋N＋PE | 4 | |
| ไฟฟ้ากระแสสลับ:120/208-144/250V | 9 | ||
| ไฟฟ้ากระแสสลับ:200/346-240/415V | 6 | ||
| ไฟฟ้ากระแสสลับ:277/480-288/500V | 7 | ||
| ไฟฟ้ากระแสสลับ:347/600-400/690V | 5 |
| แรงดันไฟฟ้า | หมุนเวียน | หมายเลขเสา | ชม |
| ไฟฟ้ากระแสสลับ:200-250V | 32A | 2P＋PE 3P＋PE | 6 |
| ไฟฟ้ากระแสสลับ:200-250V | 9 | ||
| ไฟฟ้ากระแสสลับ:380-415V | 6 | ||
| ไฟฟ้ากระแสสลับ:480-500V | 7 | ||
| ไฟฟ้ากระแสสลับ:600-690V | 5 | ||
| ไฟฟ้ากระแสสลับ:120/208-144/250V | 3P＋N＋PE | 9 | |
| ไฟฟ้ากระแสสลับ:200/346-240/415V | 6 | ||
| ไฟฟ้ากระแสสลับ:277/480-288/500V | 7 | ||
| ไฟฟ้ากระแสสลับ:347/600-400/960V | 5 |

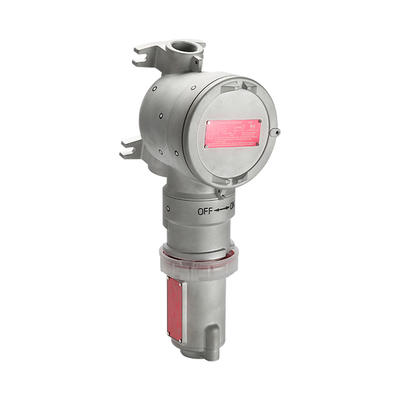

กล่องหุ้มอะลูมิเนียมป้องกันการระเบิดที่ปราศจากทองแดง
พื้นผิวพ่นพลาสติก
สามารถเลือกกล่องหุ้มได้ 3 แบบ
ต้องดึงปลั๊กออกเมื่อปิดสวิตช์เท่านั้นเปิดเครื่องหลังจากเสียบปลั๊ก
การทำเครื่องหมาย ATEX
Ⅱ 2 G Ex db ⅡC T6 Gb
Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66/IP67
การทำเครื่องหมาย IECEx
อดีต db ⅡC T6 Gb
เช่น ⅢC T80℃ Db IP66/IP67
เครื่องหมาย UL1203
คลาส I, ดิวิชั่น 1, กลุ่ม B, C, D
คลาส I, ดิวิชั่น 2, กลุ่ม B, C, D
คลาส II, ดิวิชั่น 1, กลุ่ม E, F, G
คลาส II, ดิวิชั่น 2, กลุ่ม F, G
ชั้นที่สาม
มาตรฐาน
EN 60079-0, EN 60079-1, EN 60079-31
IEC 60079-0, IEC 60079-1, IEC 60079-31
อุณหภูมิแวดล้อม: -60 ℃ ถึง +55 ℃
พิกัดแรงดันไฟฟ้า: ดูตารางด้านล่าง
จัดอันดับปัจจุบัน: 63A
ระดับการป้องกัน: IP66-IP67
ช่องเสียบสายเคเบิ้ล:2×M40×1.5
เสียบสายเคเบิล: 1 × M50 × 1.5
พื้นที่หน้าตัดของสายเคเบิล:10mm²~16mm²
|
แรงดันไฟฟ้า |
หมุนเวียน |
หมายเลขเสา |
ชม |
|
AC:200-25-V |
63A |
3P＋PE |
9 |
|
ไฟฟ้ากระแสสลับ:380-415V |
6 |
||
|
ไฟฟ้ากระแสสลับ:480-500V |
7 |
||
|
ไฟฟ้ากระแสสลับ:600-690V |
5 |
||
|
ไฟฟ้ากระแสสลับ:200/346-240/415V |
3P+N+PE |
6 |
|
|
ไฟฟ้ากระแสสลับ:277/480-288/500V |
7 |

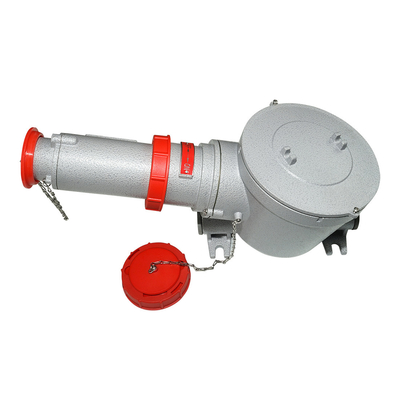

คุณสมบัติ
ตู้อลูมิเนียมป้องกันการระเบิดที่ปราศจากทองแดง
พื้นผิวพ่นด้วยพลาสติก
ตัวเลือกเปลือกหุ้มสามประเภท
ต้องดึงปลั๊กออกเมื่อปิดสวิตช์เท่านั้นเปิดเครื่องหลังจากเสียบปลั๊ก
การทำเครื่องหมาย ATEX
Ⅱ 2 G Ex db ⅡC T6 Gb
Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66/IP67
การทำเครื่องหมาย IECEx
อดีต db ⅡC T6 Gb
เช่น ⅢC T80℃ Db IP66/IP67
เครื่องหมาย UL1203
คลาส I, ดิวิชั่น 1, กลุ่ม B, C, D
คลาส I, ดิวิชั่น 2, กลุ่ม B, C, D
คลาส II, ดิวิชั่น 1, กลุ่ม E, F, G
คลาส II, ดิวิชั่น 2, กลุ่ม F, G
ชั้นที่สาม
มาตรฐาน
EN 60079-0, EN 60079-1, EN 60079-31
IEC 60079-0, IEC 60079-1, IEC 60079-31
อุณหภูมิแวดล้อม: -60 ℃ ถึง +55 ℃
พิกัดแรงดันไฟฟ้า: ดูตารางด้านล่าง
จัดอันดับปัจจุบัน: 125A
ระดับการป้องกัน: IP66-IP67
ช่องเสียบสายเคเบิ้ล:1×M63×1.5
เสียบสายเคเบิล: 1 × M50 × 1.5
พื้นที่หน้าตัดของสายเคเบิล:25mm²~35mm²
| แรงดันไฟฟ้า | หมุนเวียน | หมายเลขเสา | ชม |
| AC:200-25-V | 125V | 3P＋PE | 9 |
| ไฟฟ้ากระแสสลับ:380-415V | 6 | ||
| ไฟฟ้ากระแสสลับ:480-500V | 7 | ||
| ไฟฟ้ากระแสสลับ:600-690V | 5 | ||
| ไฟฟ้ากระแสสลับ:200/346-240/415V | 3P+N+PE | 6 | |
| ไฟฟ้ากระแสสลับ:277/480-288/500V | 7 |
