ATEX และ IECEx Cable Gland Explosion Proof

ATEX และ IECEx Cable Gland Explosion Proof
ATEX และ IECEx Cable Gland Explosion Proof ATEX และ IECEx Cable Gland Explosion Proof ATEX และ IECEx Cable Gland Explosion Proof ATEX และ IECEx Cable Gland Explosion Proof ATEX และ IECEx Cable Gland Explosion Proof

ภาพใหญ่ :  ATEX และ IECEx Cable Gland Explosion Proof

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: CODT
ได้รับการรับรอง: IECEx,ETL,API,ABS
หมายเลขรุ่น: ต่อม
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: ต่อรองได้
ราคา: negotiable
รายละเอียดการบรรจุ: กล่องกระดาษมาตรฐาน ตรวจสอบสเปค
เวลาการส่งมอบ: 5-20วัน
เงื่อนไขการชำระเงิน: ที/ที, แอล/ซี
สามารถในการผลิต: 500 ชิ้นต่อวัน

ATEX และ IECEx Cable Gland Explosion Proof

ลักษณะ
ประเภทรายการ: ต่อม IP Rating: IP66
การรับประกัน: 5 ปี
เน้น:

IECEx เคเบิลแกลนด์ป้องกันการระเบิด

,

ATEX เคเบิลแกลนด์ป้องกันการระเบิด

,

IP66 เคเบิลแกลนด์ที่พิสูจน์แล้ว

ผู้ผลิตเคเบิลแกลนด์ขายดี เคเบิลแกลนด์สแตนเลส เคเบิลแกลนด์พร้อม ATEX และ IECEx

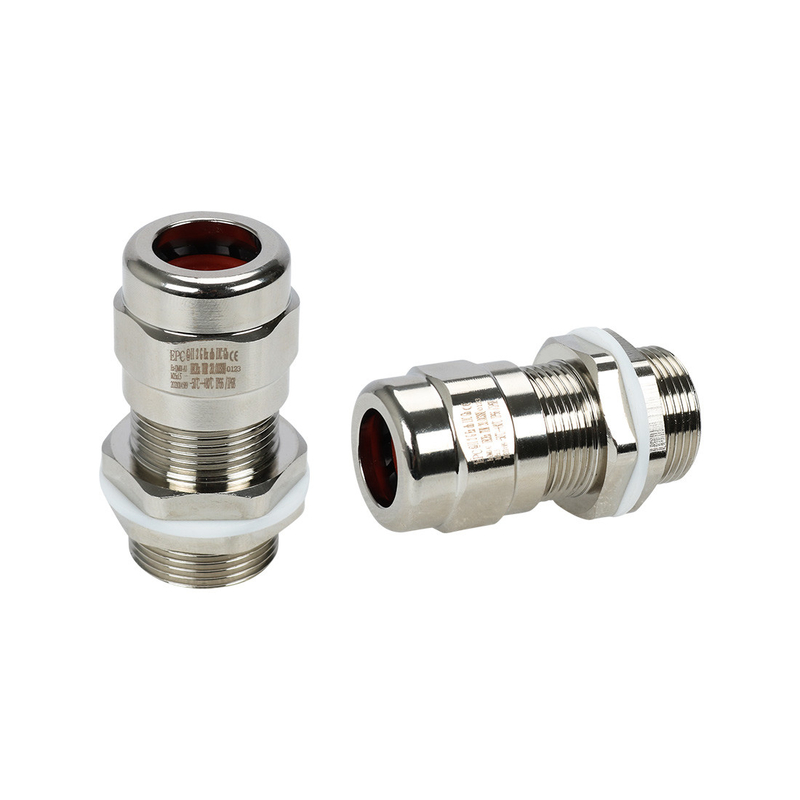

  • EX-QM01-A1

ATEX และ IECEx Cable Gland Explosion Proof 0

  • คุณสมบัติ

ได้รับการรับรอง ATEX และ IECEx สำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิดได้

ซีลเดี่ยว เหมาะสำหรับสายเคเบิลที่ไม่มีเกราะ

เช่น e โครงสร้าง

ระดับการป้องกัน: IP66/IP68

  • แอปพลิเคชัน

ATEX และ IECEx Cable Gland Explosion Proof 1

  • ข้อมูลทางเทคนิค

การทำเครื่องหมาย ATEX

Ⅱ2 GD อดีต eb ⅡC Gb

เช่น ⅢC Db IP66/IP68

การทำเครื่องหมาย ATEX

อดีต eb ⅡC Gb

เช่น ⅢC Db IP66/IP68

มาตรฐาน

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

อุณหภูมิแวดล้อม:-50℃ ≦ แทมบ์ ≦ +80℃

เธรดการเชื่อมต่อ: เธรดเมตริก เธรด NPT

  • ตารางการเลือกเคเบิลแกลนด์
ขนาดต่อม เกลียวเข้า AG(มิลลิเมตร) เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม ΦB(มิลลิเมตร) ความยาวเกลียวขั้นต่ำ GL(มิลลิเมตร) การยื่นออกมาเล็กน้อย
ความยาว L(มิลลิเมตร)
ข้ามแฟลต/มุม S(ΦE) (มม.)
เมตริก สพป นาที สูงสุด
16 M16*1.5 นปพ.3/8 9.5 12 16 30 27(29)
20 M20*1.5 นปพ.1/2 9.5 16.5 16 30 27(29)
25 M25*1.5 นปพ.3/4 14 20 16 38 34(37)
32 M32*1.5 NPT1 18 26 18 44 40(44)
40 M40*1.5 นภ11/4 24 32.5 18 46 50(55)
50 M50*1.5 นป11/2 30 41 20 50 60(67)
63 M63*1.5 NPT2 40 52 21 64 68(73)
75 M75*1.5 นปพ.2 1/2 50 65 22 70 86(89)
90 M90*1.5 NPT3 62 77 22 80 102(105)
  • แผนภาพ

ATEX และ IECEx Cable Gland Explosion Proof 2

  • คู่มือการสั่งซื้อ

ATEX และ IECEx Cable Gland Explosion Proof 3

  • EX-QM03-C1K

ATEX และ IECEx Cable Gland Explosion Proof 4

  • คุณสมบัติ

ATEX และ IECEx ได้รับการรับรองสำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิด

ซีลเดี่ยวเหมาะสำหรับสายหุ้มเกราะ

ใช้ได้ตลอดช่วงอุณหภูมิตั้งแต่ -50°C ถึง 80°C (-58 ºF ถึง 176ºF)

ระดับการป้องกัน: IP66/IP68

  • แอปพลิเคชัน

ATEX และ IECEx Cable Gland Explosion Proof 1

  • ข้อมูลทางเทคนิค

การทำเครื่องหมาย ATEX

Ⅱ2 GD Ex eb ⅡC Gb

อดีต db ⅡC Gb Ex tb ⅢC Db IP66/IP68

การทำเครื่องหมาย IECEx

อดีต eb ⅡC Gb

อดีต db ⅡC Gb Ex tb ⅢC Db IP66/IP68

มาตรฐาน

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

อุณหภูมิแวดล้อม:-50 ℃ ≦ แทมบ์ ≦ +80 ℃

เธรดการเชื่อมต่อ:เธรดเมตริก, เธรด NPT

  • ตารางการเลือกเคเบิลแกลนด์
ขนาดต่อม มีรายการเธรด AG(mm) เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม ความยาวเกลียวขั้นต่ำ GL(mm) การยื่นออกมาเล็กน้อย
ความยาว L (มม.)
ข้ามแฟลต/มุม S(ΦE) (มม.)
ΦB (มม.) ΦC (มม.)
เมตริก NPT นาที แม็กซ์ แม็กซ์
16 M16*1.5 NPT3/8 9.5 12 / 16 65 24(29)
20 M20*1.5 NPT1/2 9.5 16.5 / 16 67 30(34)
25 M25*1.5 NPT3/4 14 20 / 16 71 36(40)
32 M32*1.5 NPT1 18 26 / 18 76 45(51)
40 M40*1.5 NPT1 1/4 24 32.5 / 18 76 55(61)
50 M50*1.5 NPT1 1/2 30 41 / 20 91 68(74)
63 M63*1.5 NPT2 40 52 / 21 98 86(95)
75 M75*1.5 NPT2 1/2 50 65 / 22 102 95(109)
  • แผนภาพ

ATEX และ IECEx Cable Gland Explosion Proof 6

  • คู่มือการสั่งซื้อ

ATEX และ IECEx Cable Gland Explosion Proof 7



  • EX-QM04-B1K

ATEX และ IECEx Cable Gland Explosion Proof 8

  • คุณสมบัติ

ATEX และ IECEx ได้รับการรับรองสำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิด

ซีลคู่ เหมาะสำหรับสายหุ้มเกราะ

ใช้ได้ตลอดช่วงอุณหภูมิตั้งแต่ -50°C ถึง 80°C (-58 ºF ถึง 176ºF)

ระดับการป้องกัน: IP66/IP68

  • แอปพลิเคชัน

ATEX และ IECEx Cable Gland Explosion Proof 9

  • ข้อมูลทางเทคนิค

การทำเครื่องหมาย ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

อดีต tb ⅢC Db IP66/IP68

การทำเครื่องหมาย IECEx

อดีต eb ⅡC Gb/ อดีต db ⅡC Gb

อดีต tb ⅢC Db IP66/IP68

มาตรฐาน

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

อุณหภูมิแวดล้อม:-50 ℃ ≦ แทมบ์ ≦ +80 ℃

เธรดการเชื่อมต่อ:เธรดเมตริก, เธรด NPT

  • ตารางการเลือกเคเบิลแกลนด์
ขนาดต่อม มีรายการเธรด AG(mm) เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม ความยาวเกลียวขั้นต่ำ GL(mm) การยื่นออกมาเล็กน้อย
ความยาว L (มม.)
ข้ามแฟลต/มุม S(ΦE) (มม.)
ΦB (มม.) ΦC (มม.)
เมตริก NPT นาที แม็กซ์ นาที แม็กซ์
16 M16*1.5 NPT3/8 9.5 12 6.5 10.5 16 65 24(29)
20 M20*1.5 NPT1/2 9.5 16.5 10 14.5 16 67 30(34)
25 M25*1.5 NPT3/4 14 20 12.5 19.5 16 71 36(40)
32 M32*1.5 NPT1 18 26 19 25.5 18 76 45(51)
40 M40*1.5 NPT1 1/4 24 32.5 25 31 18 76 55(61)
50 M50*1.5 NPT1 1/2 30 41 31.5 43 20 91 68(74)
63 M63*1.5 NPT2 40 52 42.5 50 21 98 86(95)
75 M75*1.5 นปพ.2 1/2 50 65 54.5 65 22 102 95(109)
  • แผนภาพ

ATEX และ IECEx Cable Gland Explosion Proof 10

  • คู่มือการสั่งซื้อ

ATEX และ IECEx Cable Gland Explosion Proof 11

  • EX-QM05-C1K

ATEX และ IECEx Cable Gland Explosion Proof 4



  • คุณสมบัติ

ได้รับการรับรอง ATEX และ IECEx สำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิดได้

ซีลเดี่ยว เหมาะสำหรับสายเคเบิลหุ้มเกราะ

ใช้ได้ในช่วงอุณหภูมิทั้งหมดตั้งแต่ -50°C ถึง 80°C (-58 ºF ถึง 176ºF)

ระดับการป้องกัน: IP66/IP68

  • แอปพลิเคชัน

การทำเครื่องหมาย ATEX

Ⅱ2 GD อดีต eb ⅡC Gb/ อดีต db ⅡC Gb

เช่น ⅢC Db IP66/IP68

การทำเครื่องหมาย IECEx

อดีต eb ⅡC Gb/ อดีต db ⅡC Gb

เช่น ⅢC Db IP66/IP68

มาตรฐาน

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

อุณหภูมิแวดล้อม: -50 ℃ ≦ แทม ≦ +80 ℃

เธรดการเชื่อมต่อ: เธรดเมตริก เธรด NPT

  • ตารางการเลือกเคเบิลแกลนด์
ขนาดต่อม เกลียวเข้า AG(มิลลิเมตร) เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม ความยาวเกลียวขั้นต่ำ L1(มิลลิเมตร) ความยาวรวม ล.(มิลลิเมตร) ข้ามแฟลต/มุม S(ΦE) (มม.)
ΦB(มม.) ΦC(มม.)
เมตริก สพป นาที สูงสุด สูงสุด
16 M16*1.5 นปพ.3/8 7 16 8 15 85 24(27)
20 M20*1.5 นปพ.1/2 7 16 10.5 15 87 24(27)
25 M25*1.5 นปพ.3/4 14 20 15 15 88 30(33)
32 M32*1.5 NPT1 18 25 20 17 96 36(39)
40 M40*1.5 นภ11/4 24 33 27 19 105 45(50)
50 M50*1.5 NPT1 1/2 31 40 31 19 108 55(60)
63 M63*1.5 NPT2 41 50 41 20 118 68(73)
75 M75*1.5 NPT2 1/2 52 63 55 21 124 86(89)
90 M90*1.5 NPT3 65 76 65 24 128 96(99)
  • แผนภาพ

ATEX และ IECEx Cable Gland Explosion Proof 13

  • คู่มือการสั่งซื้อ

ATEX และ IECEx Cable Gland Explosion Proof 14

  • EX-QM06-B1K

ATEX และ IECEx Cable Gland Explosion Proof 4

  • คุณสมบัติ

ATEX และ IECEx ได้รับการรับรองสำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิด

ซีลคู่ เหมาะสำหรับสายหุ้มเกราะ

ใช้ได้ตลอดช่วงอุณหภูมิตั้งแต่ -50°C ถึง 80°C (-58 ºF ถึง 176ºF)

ระดับการป้องกัน: IP66/IP68

  • แอปพลิเคชัน

ATEX และ IECEx Cable Gland Explosion Proof 9

  • ข้อมูลทางเทคนิค

การทำเครื่องหมาย ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

อดีต tb ⅢC Db IP66/IP68

การทำเครื่องหมาย ATEx

อดีต eb ⅡC Gb/ อดีต db ⅡC Gb

อดีต tb ⅢC Db IP66/IP68

มาตรฐาน

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

อุณหภูมิแวดล้อม:-50 ℃ ≦ แทมบ์ ≦ +80 ℃

เธรดการเชื่อมต่อ:เธรดเมตริก, เธรด NPT

  • ตารางการเลือกเคเบิลแกลนด์
ขนาดต่อม ด้ายเข้าที่มีจำหน่าย (มม.) เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม ความยาวเกลียวขั้นต่ำ L1(mm) ความยาวรวม L(mm) ข้ามแฟลต/มุม S(ΦE) (มม.)
ΦB (มม.) ΦC (มม.)
เมตริก NPT นาที แม็กซ์ นาที แม็กซ์
16 M16*1.5 NPT3/8 7 16 5 8 15 85 24(27)
20 M20*1.5 NPT1/2 7 16 5 10.5 15 87 24(27)
25 M25*1.5 NPT3/4 14 20 8 15 15 88 30(33)
32 M32*1.5 NPT1 18 25 11 20 17 96 36(39)
40 M40*1.5 NPT1 1/4 24 33 14 27 19 105 45(50)
50 M50*1.5 NPT1 1/2 31 40 20 31 19 108 55(60)
63 M63*1.5 NPT2 41 50 30 41 20 118 68(73)
75 M75*1.5 NPT2 1/2 52 63 42 55 21 124 86(89)
90 M90*1.5 NPT3 65 76 52 65 24 128 96(99)
  • แผนภาพ

ATEX และ IECEx Cable Gland Explosion Proof 13

  • คู่มือการสั่งซื้อ

ATEX และ IECEx Cable Gland Explosion Proof 14

  • EX-QM10-B1

ATEX และ IECEx Cable Gland Explosion Proof 19

  • คุณสมบัติ

ATEX และ IECEx ได้รับการรับรองสำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิด

ซีลเดี่ยว เหมาะสำหรับสายไม่มีเกราะ

โครงสร้างภายนอก

ระดับการป้องกัน: IP66/IP68

  • แอปพลิเคชัน

ATEX และ IECEx Cable Gland Explosion Proof 20

  • ข้อมูลทางเทคนิค

การทำเครื่องหมาย ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

อดีต tb ⅢC Db IP66/IP68

การทำเครื่องหมาย ATEx

อดีต eb ⅡC Gb/ อดีต db ⅡC Gb

อดีต tb ⅢC Db IP66/IP68

มาตรฐาน

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

อุณหภูมิแวดล้อม:-50 ℃ ≦ แทมบ์ ≦ +80 ℃

เธรดการเชื่อมต่อ:เธรดเมตริก, เธรด NPT

  • ตารางการเลือกเคเบิลแกลนด์
ขนาดต่อม ด้ายเข้าที่มีจำหน่าย (มม.) เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม ΦB (มม.) ความยาวเกลียวขั้นต่ำ L1(mm) ความยาวรวม L(mm) ข้ามแฟลต/มุม S(ΦE) (มม.)
เมตริก NPT นาที แม็กซ์
16 M16*1.5 NPT3/8 4 7 16 62 27(29)
20 M20*1.5 นปพ.1/2 5 8 16 62 27(29)
25 M25*1.5 นปพ.3/4 8 12 16 62 30(33)
32 M32*1.5 NPT1 12 16 18 67 38(42)
40 M40*1.5 นภ11/4 16 24 20 77 45(50)
50 M50*1.5 นป11/2 18 28 20 79 55(60)
63 M63*1.5 NPT2 25.5 38 20 81 68(73)
75 M75*1.5 นปพ.2 1/2 29 46 20 100 85(89)
90 M90*1.5 NPT3 41 60 21 100 98(102)
  • แผนภาพ

ATEX และ IECEx Cable Gland Explosion Proof 21

  • คู่มือการสั่งซื้อ

ATEX และ IECEx Cable Gland Explosion Proof 22

  • EX-QM10-B1

ATEX และ IECEx Cable Gland Explosion Proof 23

  • คุณสมบัติ

ได้รับการรับรอง ATEX และ IECEx สำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิดได้

ซีลเดี่ยว เหมาะสำหรับสายเคเบิลที่ไม่มีเกราะ

อดีต d โครงสร้าง

ระดับการป้องกัน: IP66/IP68

  • แอปพลิเคชัน

ATEX และ IECEx Cable Gland Explosion Proof 24

  • ข้อมูลทางเทคนิค

การทำเครื่องหมาย ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

เช่น ⅢC Db IP66/IP68

การทำเครื่องหมาย ATEx

อดีต eb ⅡC Gb/ อดีต db ⅡC Gb

เช่น ⅢC Db IP66/IP68

มาตรฐาน

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

อุณหภูมิแวดล้อม: -50 ℃ ≦ แทม ≦ +80 ℃

เธรดการเชื่อมต่อ: เธรดเมตริก เธรด NPT

  • ตารางการเลือกเคเบิลแกลนด์
ขนาดต่อม เธรดรายการที่มีอยู่ (มม.) เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม ΦB(มิลลิเมตร) ความยาวเกลียวขั้นต่ำ L1(มิลลิเมตร) ความยาวที่ยื่นออกมาเล็กน้อย(มิลลิเมตร) ข้ามแฟลต/มุม S(ΦE) (มม.)
เมตริก สพป นาที สูงสุด
16 M16*1.5 / 5 8 15 30 24(27)
20 M20*1.5 NPT1/2 7.5 11.5 15 30 24(27)
25 M25*1.5 NPT3/4 11 14.5 15 30 30(33)
32 M32*1.5 NPT1 14 20 20 32 36(39)
40 M40*1.5 NPT1 1/4 19 20 20 32 45(50)
50 M50*1.5 NPT1 1/2 25 32 20 36 55(60)
63 M63*1.5 NPT2 31.5 42.5 20 37 68(73)
  • แผนภาพ

ATEX และ IECEx Cable Gland Explosion Proof 25

  • คู่มือการสั่งซื้อ

ATEX และ IECEx Cable Gland Explosion Proof 26

  • EX-QM13-B1T

ATEX และ IECEx Cable Gland Explosion Proof 27

  • คุณสมบัติ

ATEX และ IECEx ได้รับการรับรองสำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิด

ซีลเดี่ยว เหมาะสำหรับสายไม่มีเกราะ

โครงสร้างภายนอก

ระดับการป้องกัน: IP66/IP68

  • แอปพลิเคชัน

ATEX และ IECEx Cable Gland Explosion Proof 28

  • ข้อมูลทางเทคนิค

การทำเครื่องหมาย ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

อดีต tb ⅢC Db IP66/IP68

การทำเครื่องหมาย ATEx

อดีต eb ⅡC Gb/ อดีต db ⅡC Gb

อดีต tb ⅢC Db IP66/IP68

มาตรฐาน

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

อุณหภูมิแวดล้อม:-50 ℃ ≦ แทมบ์ ≦ +80 ℃

เธรดการเชื่อมต่อ:เธรดเมตริก, เธรด NPT

  • ตารางการเลือกเคเบิลแกลนด์
ขนาดต่อม ด้ายเข้าที่มีจำหน่าย (มม.) เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม ΦB (มม.) ความยาวเกลียวขั้นต่ำ L1(mm) ความยาวยื่นออกมาเล็กน้อย (มม.) ข้ามแฟลต/มุม S(ΦE) (มม.)
เมตริก NPT นาที แม็กซ์
16 M16*1.5 / 5 8 15 40 24(27)
20 M20*1.5 NPT1/2 7.5 11.5 15 40 24(27)
25 M25*1.5 NPT3/4 11 14.5 15 40 30(33)
32 M32*1.5 NPT1 14 20 20 44 36(39)
40 M40*1.5 NPT1 1/4 19 20 20 48 45(50)
50 M50*1.5 NPT1 1/2 25 32 20 49 55(60)
63 M63*1.5 NPT2 31.5 43.5 20 63 68(73)
  • แผนภาพ

ATEX และ IECEx Cable Gland Explosion Proof 29

  • คู่มือการสั่งซื้อ

ATEX และ IECEx Cable Gland Explosion Proof 22

  • EX-QM18-C1

ATEX และ IECEx Cable Gland Explosion Proof 27

  • คุณสมบัติ

ATEX และ IECEx ได้รับการรับรองสำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิด

ซีลเดี่ยว เหมาะสำหรับสายไม่มีเกราะ

โครงสร้างภายนอก

ระดับการป้องกัน: IP66/IP68

  • แอปพลิเคชัน

ATEX และ IECEx Cable Gland Explosion Proof 32

  • ข้อมูลทางเทคนิค

การทำเครื่องหมาย ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

อดีต tb ⅢC Db IP66/IP68

การทำเครื่องหมาย ATEx

อดีต eb ⅡC Gb/ อดีต db ⅡC Gb

อดีต tb ⅢC Db IP66/IP68

มาตรฐาน

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

อุณหภูมิแวดล้อม:-50 ℃ ≦ แทมบ์ ≦ +80 ℃

เธรดการเชื่อมต่อ:เธรดเมตริก, เธรด NPT

  • ตารางการเลือกเคเบิลแกลนด์
ขนาดต่อม ด้ายเข้าที่มีจำหน่าย (มม.) เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม ΦB (มม.) ความยาวเกลียวขั้นต่ำ L1(mm) ความยาวยื่นออกมาเล็กน้อย (มม.) ข้ามแฟลต/มุม S(ΦE) (มม.)
เมตริก NPT นาที แม็กซ์
16 M16*1.5 / 5 8 15 57 24(27)
20 M20*1.5 NPT1/2 5 8 15 57 24(27)
20 M20*1.5 NPT1/2 7.5 11.5 15 57 24(27)
25 M25*1.5 NPT3/4 11 14.5 15 57 30(33)
32 M32*1.5 NPT1 14 20 20 59 36(39)
40 M40*1.5 NPT1 1/4 19 26 20 60 45(50)
50 M50*1.5 NPT1 1/2 25 32 20 62 55(60)
63 M63*1.5 NPT2 31.5 43.5 20 73 68(73)
  • แผนภาพ

ATEX และ IECEx Cable Gland Explosion Proof 33

  • คู่มือการสั่งซื้อ

ATEX และ IECEx Cable Gland Explosion Proof 34



  • EX-QM21-C1K

ATEX และ IECEx Cable Gland Explosion Proof 4

  • คุณสมบัติ

ATEX และ IECEx ได้รับการรับรองสำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิด

ซีลเดี่ยวเหมาะสำหรับสายเคเบิลที่ไม่มีเกราะ

ใช้ได้ตลอดช่วงอุณหภูมิตั้งแต่ -50°C ถึง 80°C (-58 ºF ถึง 176ºF)

ระดับการป้องกัน: IP66/IP68

  • แอปพลิเคชัน

ATEX และ IECEx Cable Gland Explosion Proof 9

  • ข้อมูลทางเทคนิค

การทำเครื่องหมาย ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

อดีต tb ⅢC Db IP66/IP68

การทำเครื่องหมาย ATEx

อดีต eb ⅡC Gb/ อดีต db ⅡC Gb

อดีต tb ⅢC Db IP66/IP68

มาตรฐาน

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

อุณหภูมิแวดล้อม:-50 ℃ ≦ แทมบ์ ≦ +80 ℃

เธรดการเชื่อมต่อ:เธรดเมตริก, เธรด NPT

  • ตารางการเลือกเคเบิลแกลนด์
ขนาดต่อม ด้ายเข้าที่มีจำหน่าย (มม.) เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม ความยาวเกลียวขั้นต่ำ L1(mm) ความยาวรวม L(mm) ข้ามแฟลต/มุม S(ΦE) (มม.)
ΦB (มม.) ΦC (มม.)
เมตริก NPT นาที แม็กซ์ แม็กซ์
16 M16*1.5 NPT3/8 9.5 12 7 16 66 27(29)
20 M20*1.5 NPT1/2 9.5 16.5 12 16 66 27(29)
25 M25*1.5 NPT3/4 14 20 17 16 68 34(37)
32 M32*1.5 NPT1 18 26 23 18 77 40(44)
40 M40*1.5 นภ11/4 24 32.5 30 18 81 50(55)
50 M50*1.5 นป11/2 30 41 37 20 88 60(67)
63 M63*1.5 NPT2 40 52 52 21 96 68(73)
75 M75*1.5 นปพ.2 1/2 50 65 62 22 114 86(89)
90 M90*1.5 NPT3 62 77 66 22 119 102(105)
  • แผนภาพ

ATEX และ IECEx Cable Gland Explosion Proof 37

  • คู่มือการสั่งซื้อ

ATEX และ IECEx Cable Gland Explosion Proof 26

  • EX-QM22-B1K

ATEX และ IECEx Cable Gland Explosion Proof 39

  • คุณสมบัติ

ได้รับการรับรอง ATEX และ IECEx สำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิดได้

ซีลคู่ เหมาะสำหรับสายเคเบิลหุ้มเกราะ

ใช้ได้ในช่วงอุณหภูมิทั้งหมดตั้งแต่ -50°C ถึง 80°C (-58 ºF ถึง 176ºF)

ระดับการป้องกัน: IP66/IP68

  • แอปพลิเคชัน

ATEX และ IECEx Cable Gland Explosion Proof 9

  • ข้อมูลทางเทคนิค

การทำเครื่องหมาย ATEX

Ⅱ2 GD อดีต eb ⅡC Gb/Ex db ⅡC Gb

เช่น ⅢC Db IP66/IP68

การทำเครื่องหมาย ATEx

อดีต eb ⅡC Gb/ อดีต db ⅡC Gb

เช่น ⅢC Db IP66/IP68

มาตรฐาน

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

อุณหภูมิแวดล้อม: -50 ℃ ≦ แทม ≦ +80 ℃

เธรดการเชื่อมต่อ: เธรดเมตริก เธรด NPT

  • ตารางการเลือกเคเบิลแกลนด์
ขนาดต่อม เธรดรายการที่มีอยู่ (มม.) เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม ความยาวเกลียวขั้นต่ำ L1(มิลลิเมตร) ความยาวรวม L(มิลลิเมตร) ข้ามแฟลต/มุม S(ΦE) (มม.)
ΦB(มม.) ΦC(มม.)
เมตริก สพป นาที สูงสุด นาที สูงสุด
16 M16*1.5 นปพ.3/8 9.5 12 5 8 15 66 27(29)
20 M20*1.5 นปพ.1/2 9.5 16.5 8 10.5 15 66 27(29)
25 M25*1.5 NPT3/4 14 20 10 15 15 68 34(37)
32 M32*1.5 NPT1 18 26 15 19.5 19 77 40(44)
40 M40*1.5 NPT1 1/4 24 32.5 19 26 19 81 50(55)
50 M50*1.5 NPT1 1/2 30 41 26 32 19 88 60(67)
63 M63*1.5 NPT2 40 52 31.5 40 19 96 68(73)
75 M75*1.5 NPT2 1/2 50 65 38 50 19 114 86(89)
90 M90*1.5 NPT3 62 77 54.5 62 19 119 102(105)
  • แผนภาพ

ATEX และ IECEx Cable Gland Explosion Proof 41



  • คู่มือการสั่งซื้อ

ATEX และ IECEx Cable Gland Explosion Proof 34

  • คำถามที่พบบ่อย

    ไตรมาสที่ 1ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่?

    ใช่ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพตัวอย่างผสมเป็นที่ยอมรับได้
    ไตรมาสที่ 2คุณจัดส่งสินค้าอย่างไรและใช้เวลานานเท่าใดกว่าจะมาถึง?
    เรามักจะจัดส่งโดย DHL, UPS, FedEx หรือ TNTโดยปกติจะใช้เวลา 3-5 วันกว่าจะมาถึงการขนส่งทางอากาศและทางทะเลก็เป็นทางเลือกเช่นกัน

รายละเอียดการติดต่อ
Shenzhen CODT technology co.,Ltd

ผู้ติดต่อ: Anne

โทร: 15986671240

ส่งคำถามของคุณกับเราโดยตรง (0 / 3000)
