รายละเอียดสินค้า:
|
| วัสดุ: | วัสดุ ABS หรือสแตนเลส | IP Rating: | IP65 |
|---|---|---|---|
| แอปพลิเคชัน: | อุปกรณ์อิเล็กทรอนิกส์กลางแจ้ง/ในร่ม | การรับประกัน: | 5 ปี |
| อายุการใช้งาน (ชั่วโมง): | 500,000,100000 | พิมพ์: | กล่องแยก |
| แสงสูง: | กล่องกันรอย ABS,กล่องกันรอย IP65,กล่องกันระเบิด ATEX j |
||

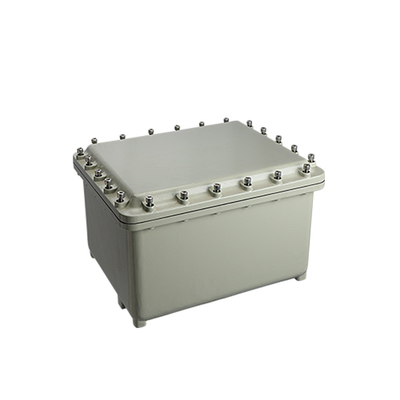

กล่องรวมสัญญาณแบบกำหนดเอง กล่องรวมสัญญาณพิเศษ ป้องกันการระเบิด EJB Series กล่องรวมสัญญาณ-19
ได้รับการรับรอง ATEX และ IECEx สำหรับใช้ในพื้นที่อันตราย
ตัวเครื่องและฝาครอบทำจากอลูมิเนียมเกรดมารีนปราศจากทองแดงและโลหะผสมน้ำหนักเบา
แผ่นยึดภายในทำจากเหล็กชุบสังกะสีแบบจุ่มร้อนหรือสแตนเลส
สกรูขันสแตนเลสกันไฟ
บานพับสแตนเลสด้านยาว.
การฉีดพ่นผงไฟฟ้าสถิตที่พื้นผิว
ปะเก็นยางซิลิโคนบนฝาครอบ
เพื่อความปลอดภัยใช้ในโซน 1 และ 2 ก๊าซที่อาจระเบิดได้ และบรรยากาศฝุ่นโซน 21 และ 22
การทำเครื่องหมาย ATEX
II 2G Ex db IIB Gb
II 2D Ex tb IIIC ฐานข้อมูล
การทำเครื่องหมาย IECEx
อดีตฐานข้อมูล IIB Gb
อดีต tb IIIC Db
มาตรฐานยูแอล
คลาส I, ดิวิชั่น 1, กลุ่ม C, D
คลาส I, ดิวิชั่น 2, กลุ่ม C, D
คลาส II, ดิวิชั่น 1, กลุ่ม E, F, G
คลาส II, ดิวิชั่น 2, กลุ่ม F, G
ชั้นที่สาม
EN IEC 60079-0, EN IEC 60079-1,EN IEC 60079-31
อุณหภูมิโดยรอบ
-60℃ ถึง +60℃
อีเจบี-เอ;EJB: กล่องรวมสัญญาณป้องกันการระเบิด;A: รหัสรูปร่าง,
ตารางที่ 1
| ประเภทสิ่งที่แนบมา | รหัสมิติ(มิลลิเมตร) | |||||||
| ก | ข | ค | ง | อี | ฉ | ช | ชม | |
| EJB-I | 350 | 300 | 200 | 164 | 290 | 240 | 220 | 270 |
| EJB-II | 450 | 350 | 210 | 159 | 378 | 278 | 255 | 355 |
| EJB-III | 560 | 450 | 280 | 223 | 488 | 378 | 360 | 470 |
หมายเหตุ: ขนาดในวงเล็บใช้สำหรับอ้างอิงเท่านั้น
หมายเหตุ: ระนาบ A, B, C และ D ในรูประบุทิศทางของทางเข้าจำนวนช่องเปิดสูงสุดที่อนุญาตสำหรับเธรดที่มีสเปคเดียวกันอุปกรณ์แนะนำมีปะเก็นยางเพื่อป้องกันการคลายตัว
ตารางที่ 2 (ระนาบ C และ D)
| ประเภทสิ่งที่แนบมา | พื้นที่เจาะ LB(มิลลิเมตร) | Qunatity รายการที่อนุญาตสำหรับขนาด | ||||||
| ½NPT M20 | ¾เอ็นพีที เอ็ม25 | 1 NPT M32 | 1¼NPT M40 | 1½NPT M50 | 2 NPT M63 | 2½NPT M75 | ||
| EJB-I | 240*110 | 15 | 10 | 8 | 6 | 3 | 2 | 2 |
| EJB-II | 320*110 | 21 | 12 | 11 | 10 | 4 | 3 | 3 |
| EJB-III | 320*110 | 21 | 12 | 11 | 10 | 4 | 3 |
3 |
ตารางที่ 3 (เครื่องบิน A และ B)
| สิ่งที่ส่งมาด้วย | พื้นที่เจาะ LB(mm) | รายการที่อนุญาตสำหรับขนาด | ||||||
| ½NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼NPT M40 | 1½NPT M50 | 2 NPT M63 | 2½NPT M75 | ||
| EJB-I | 180*110 | 12 | 7 | 6 | 6 | 2 | 2 | 1 |
| EJB-II | 220*115 | 15 | 8 | 8 | 6 | 3 | 2 | 2 |
| EJB-III | 320*160 | 28 | 18 | 17 | 14 | 8 | 3 | 2 |
ตารางที่ 4
| ขนาดรายการ | ระยะห่างขั้นต่ำของรายการ mm(inch) | ||||||
| เมตริก NPT | ½NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼NPT M40 | 1½NPT M50 | 2 NPT M63 | 2½NPT M75 |
| ½NPT M20*1.5 | 46 (1.81) | 49(1.93) | 52(2.05) | 59(2.32) | 61(2.40) | 76(2.99) | 86(3.39) |
| ¾NPT M25*1.5 | 52(2.05) | 55(2.17) | 64(2.52) | 69(2.72) | 79(3.11) | 89(3.50) | |
| 1 NPT M32*1.5 | 58(2.28) | 65(2.56) | 72(2.83) | 82(3.23) | 92(3.62) | ||
| 1¼NPT M40*1.5 | 72(2.83) | 79(3.11) | 89(3.50) | 99(3.90) | |||
| 1½NPT M50*1.5 | 85(3.35) | 95(3.74) | 106(4.17) | ||||
| 2 NPT M63*1.5 | 105(4.13) | 115(4.53) | |||||
| 2½NPT M75*1.5 | 126(4.96) | ||||||
ตารางที่ 5
| เลขที่ | ANSI/ASME B1.20.1 | ISO-965-1 และ ISO 965-3 |
| 1 | ½ NPT | M20 |
| 2 | ¾ NPT | M25 |
| 3 | 1 NPT | M32 |
| 4 | 1¼ NPT | M40 |
| 5 | 1½ NPT | M50 |
| 6 | 2 NPT | M63 |
| 7 | 2½ NPT | M75 |
หมายเหตุ: จำนวนเกลียวยึดขั้นต่ำของ NPT คือ 5 รูปทรงเกลียวและเกรดที่พอดีต้องเป็นไปตามเกรดความทนทานปานกลางหรือระดับความคลาดเคลื่อนตามที่ระบุไว้ใน ISO 965-1 และ ISO 965-3จำนวนเธรดที่เข้าร่วมขั้นต่ำคือ 8
ตารางที่ 6
| ตารางจำนวนรายการสายเคเบิลตู้สูงสุดที่เป็นไปได้ | ||||||
| วาดจำนวน | EJB-I | EJB-II | EJB-III | |||
| เมตริก NPT | AB | ซีดี | AB | ซีดี | AB | ซีดี |
| ½NPT M20*1.5 | 16 | 20 | 18 | 27 | 18 | 26 |
| ¾NPT M25*1.5 | 9 | 12 | 12 | 18 | 15 | 21 |
| 1 NPT M32*1.5 | 9 | 12 | 11 | 15 | 14 | 18 |
| 1¼NPT M40*1.5 | 5 | 6 | 6 | 8 | 8 | 10 |
| 1½NPT M50*1.5 | 4 | 6 | 5 | 7 | 6 | 6 |
| 2 NPT M63*1.5 | 2 | 3 | 3 | 4 | 3 | 4 |
| 2½NPT M75*1.5 | 1 | 2 | 2 | 2 | 2 | 3 |
หมายเหตุ: ขนาดการเปิดของกล่องจ่ายไฟเป็นข้อกำหนดของเคเบิลแกลนด์ควรเลือกข้อกำหนดเฉพาะของเคเบิลแกลนด์ตามเส้นผ่านศูนย์กลางภายนอกของสายเคเบิลและสภาพจริงของสภาพแวดล้อมการใช้งาน
ตารางที่ 7
| สิ่งที่ส่งมาด้วย | พื้นที่เจาะ EF(mm) | อนุญาตให้ผู้ประกอบการสูงสุด |
| EJB-I | 230*180 | 12 |
| EJB-II | 310*210 | 20 |
| EJB-III | 420*310 | 35 |
หมายเหตุ: ตารางระยะห่างอ้างอิงระยะห่างของช่องเปิด
บันทึก:
ก.ขนาดของหน้าต่างถูกกำหนดโดยเครื่องมือที่ลูกค้าเลือก อุณหภูมิจำกัดของหน้าต่างคือ -60 ℃ ถึง +180 ℃
ข.ระยะห่างระหว่างขอบล่างของหน้าต่างกับรูเกลียวไม่ได้หมายถึงตารางช่องว่างของช่องเปิด
ค.ต้องสงวนความยาวความกว้างของข้อต่อกันไฟและตำแหน่งการติดตั้งที่เพียงพอ
การป้องกันการระเบิดของฝาครอบและหน้าต่างสังเกตการณ์ต้องปฏิบัติตาม
EN IEC 60079-1 2014 บรรยากาศการระเบิด – ส่วนที่ 1: การป้องกันอุปกรณ์ด้วยเปลือกป้องกันเปลวไฟ "d"
ตารางที่ 8
| สิ่งที่ส่งมาด้วย | เป็น (มม.) | ข (มม.) |
| EJB-I | 25 | 10 |
| EJB-II | 25 | 10 |
| EJB-III | 25 | 10 |
ตารางที่ 9
| พิมพ์ | ความแข็งแรงของผลผลิต (Mpa) | แรงบิดที่ใช้ (Nm) |
| M6X 16-6g | ≥450Mpa | 18 |
| M8X 35-6g | 43 | |
| M10X 35-6g | 84 |
ตารางที่ 10
| ตารางความร้อน(ความร้อนทั้งหมดกระจายโดยส่วนประกอบ | |||
| แบบอย่าง | สูงสุดกระจายอำนาจ(W) | ||
| T4/T130℃ | T5/T95℃ | T6/T80℃ | |
| EJB-I | 350 | 200 | 130 |
| EJB-II | 500 | 280 | 160 |
| EJB-III | 652 | 350 | 200 |
ตารางที่ 11
| ตารางที่สอดคล้องกันของจำนวนเทอร์มินัลบล็อก | |||
| วาดจำนวน | EJB-I | EJB-II | EJB-III |
| 2.5mm² | 72 ชิ้น | 100 ชิ้น | 140 ชิ้น |
| 4mm² | 64 ชิ้น | 86 ชิ้น | 116 ชิ้น |
| 6mm² | 50 ชิ้น | 66 ชิ้น | 90 ชิ้น |
| 10mm² | 24 ชิ้น | 52 ชิ้น | 72 ชิ้น |
| 16mm² | 20 ชิ้น | 25 ชิ้น | 60 ชิ้น |
| 35mm² | 10 ชิ้น | 15 ชิ้น | 224 ชิ้น |
| 95mm² | 5 ชิ้น | 10 ชิ้น | 18 ชิ้น |
| 120mm² | - | 5 ชิ้น | 5 ชิ้น |
| 185mm² | - | - | 5 ชิ้น |
| 240mm² | - | - | 5 ชิ้น |
| 300mm² | - | - | 5 ชิ้น |
