กล่องรวมสัญญาณกันระเบิด Class 1 Division 1 ABS

ระเบิด PD61 ซีรีส์



• คุณสมบัติ:

อะลูมิเนียมปลอดทองแดง ผิวพ่นด้วยพลาสติก

ตู้กันไฟชนิด Ex d

สามารถใช้เป็นกล่องเทอร์มินัล กล่องกระจาย และกล่องควบคุม.

ระดับการป้องกัน: IP66

• แอปพลิเคชัน:

• ข้อมูลทางเทคนิค:

การทำเครื่องหมาย ATEX: Ⅱ 2 G Ex db ⅡB+H₂ T□ Gb 1)

Ⅱ 2 D Ex tb ⅢC T□ Db IP66

หมายเหตุ: ดูข้อมูลทางเทคนิคของ EX-PD61-JX-IIB, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD

การทำเครื่องหมาย IECEx: Ex db ⅡB+H₂ T□ Gb 1)

อดีต tb ⅢC T□ Db IP66

หมายเหตุ: ดูข้อมูลทางเทคนิคของ EX-PD61-JX-IIB, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD

การทำเครื่องหมาย UL1203: Class I, Division 1, Groups C, D

Class I, Division 2, Groups C, D

Class II, Division 1, Groups E, F, G

Class II, Division 2, Groups F, G

ชั้น III

มาตรฐาน: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

แรงดันไฟฟ้า: Max.100V AC, 50/60Hz

จัดอันดับปัจจุบัน: Max.1,200A

อุณหภูมิแวดล้อม: -60 ℃ ถึง + 60 ℃

รายการสายเคเบิล: ปลั๊กมาตรฐาน M□×1.5 ดูตารางข้อมูลจำเพาะ

ทิศทางเข้า:ล่าง

อุปกรณ์ป้อนสายเคเบิล :อุปกรณ์เสริม

ประเภทของข้อต่อกันไฟ :ข้อต่อทรงกระบอก, ข้อต่อเกลียว, PlaneJoint

ประเภทการติดตั้ง : ติดผนัง(มาตรฐาน);การติดตั้งวงเล็บ (อุปกรณ์เสริม)

• ข้อมูลทางเทคนิค

ส่วนประกอบในตัว: สวิตช์หลัก: เบรกเกอร์ขนาดเล็ก (MCB) หรือเบรกเกอร์เคสแบบหล่อ (MCCB) (หมายเหตุ: เปิดการป้องกันการรั่วของดิน

ขอ)

สวิตช์สาขา: เบรกเกอร์ขนาดเล็ก (MCB) หรือเบรกเกอร์เคสแบบหล่อ (MCCB) (หมายเหตุ: การป้องกันการรั่วไหลของดินตามคำขอ)

ไฟแสดงสถานะขั้ว EX-D: แดง เขียว เหลือง น้ำเงิน

ปุ่ม EX-A: แดง เขียว เหลือง

คอนแทคเตอร์

รีเลย์โอเวอร์โหลดความร้อน

โปรแกรมเมอร์ PLC

ซอฟต์สตาร์ท

สวิตช์ควบคุม EX-K

แอมมิเตอร์/โวลต์มิเตอร์

• คู่มือการสั่งซื้อ

• ท่อระบายน้ำมิติ

• ข้อมูลจำเพาะ

รหัส	กำลังไฟฟ้าสูงสุด (W)			กระแสไฟสูงสุด	มิติภายนอก			มิติข้อมูลภายใน			ขนาดการติดตั้ง
	T4/T130℃	T5/T95℃	T6/T80℃		อา	บี	ค	เอ	ข	ค	d	อี	ฉ
EX-PD61-A	200	120	80	63A	250	200	170	192	142	131	180	130	10
EX-PD61-B	200	120	80	63A	300	200	170	242	142	131	230	130	10
EX-PD61-C	240	140	100	100A	350	200	170	292	142	131	280	130	10
EX-PD61-D	350	200	130	200A	350	300	270	290	240	229	280	230	12
EX-PD61-E	500	280	160	320A	450	350	280	378	278	233	365	265	12
EX-PD61-F	620	350	200	500A	560	450	280	488	328	225	475	315	14
EX-PD61-G	700	400	250	1000A	720	560	350	640	480	285	620	460	14
EX-PD61-H	800	500	350	1000A	980	720	375	880	620	290	820	560	18

• EX-PD61 จำหน่ายอุปกรณ์สำหรับใช้กล่องเทอร์มินัล

เหมาะสำหรับกล่องเทอร์มินัลของระบบจำหน่าย

หมายเหตุ: 1. ขั้วต่อสายไฟของกล่องขั้วต่อ EX-PD61 มีวิธีการจัดเตรียมต่างๆ

2. สามารถปรับแต่งได้ตามความต้องการของลูกค้าและเป็นไปตามข้อจำกัดของใบรับรองเสมอจำนวนขั้วต่อสูงสุดและจำนวนรูสูงสุดที่ด้านข้างเป็นไปตามข้อกำหนดด้านการกระจายพลังงานและความแข็งแรงเชิงกลของตัวเครื่อง

3. ตารางนี้ใช้สำหรับอ้างอิงเท่านั้น

1).โปรดระบุทิศทางและขนาดของสายเคเบิลแต่ละรายการ

2).รายการเคเบิลเป็นทางเลือก และแนะนำให้ใช้ EX-QM-B(Ex d) หรือ EX-QM-C(Ex d)

• IIIustration ของอุปกรณ์จำหน่าย EX-PD61 สำหรับการใช้งานกล่องเทอร์มินัล

พื้นที่หน้าตัดของสายเคเบิล (มม.)²	ตารางจำนวนสูงสุดของขั้วต่อที่ติดตั้ง
	หมายเลขประเภทกล่องหุ้ม (หมายเหตุ: หมายเลขประเภทกล่องหุ้มจะสัมพันธ์กับขนาด เช่น A หมายถึงกล่องหุ้มขนาด 200x250)
	อา	บี	ค	ดี	อี	F	G	ชม
2.5(ก)	20	28	36	72	100	140	270	264	396
4(ข)	18	25	32	64	90	130	240	248	372
6(ค)	15	21	28	56	80	100	210	200	300
10(ง)	12	18	24	24	60	80	165	160	240
16(จ)	9	15	20	20	25	70	135	136	204
35(ฉ)	-	5	5	10	15	24	64	90	135
70(กรัม)	-	-	-	5	10	18	25	72	-
120(ชม.)	-	-	-	-	5	5	12	42	-
185(ผม)	-	-	-	-	-	5	10	-	-
240(ญ)	-	_	-	-	-	5	5	-	-
300(k)	-	-	-	-	-	5	5	-	-
การจัดเรียงเทอร์มินัล (จำนวนแถวเทอร์มินัล)	1	1	1	2	2	2	2	2	3

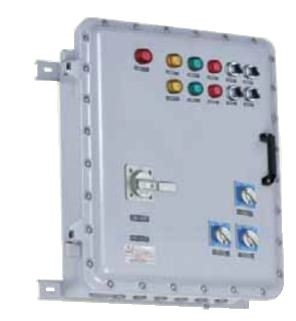

• EX-PD61 จำหน่ายอุปกรณ์สำหรับใช้กล่องควบคุม

เหมาะสำหรับระบบจำหน่ายชุดควบคุม

หมายเหตุ: 1. ปุ่ม EX-A, ไฟแสดง EX-D, สวิตช์ควบคุม EX-K, แอมมิเตอร์ EX-BA และโวลต์มิเตอร์ EX-AV ฯลฯ รวมอยู่ในกล่องควบคุม EX-PD61

2. กล่องควบคุมสามารถใช้สำหรับการเปิด-ปิดของวงจร เช่นเดียวกับการควบคุมระยะไกลหรือการควบคุมเฉพาะที่ของสแตรท หยุด โคโรเทชั่น และการผกผันของมอเตอร์ เมื่อติดตั้งแอมมิเตอร์ มันยังสามารถตรวจสอบการทำงานของมอเตอร์ และสถานะของวงจร

3. สามารถปรับแต่งได้ตามความต้องการของลูกค้าและสอดคล้องกับข้อจำกัดการใช้งานของใบรับรองความสอดคล้องจำนวนส่วนประกอบฝาครอบและสูงสุดจำนวนรูที่ด้านข้างสามารถตอบสนองความต้องการของพลังงานที่กระจายและความแข็งแรงทางกลของตู้

• ตัวอย่างไดอะแกรมสำหรับการใช้กล่องควบคุม

• EX-PD61 จำหน่ายอุปกรณ์สำหรับกล่องกระจายสินค้า

เหมาะสำหรับหน่วยจ่ายไฟของระบบจำหน่าย

หมายเหตุ: 1.MCB (Miniature Circuit Breaker) หรือ MCCB (Moulded Case Circuit Breaker), AC contactor thermal overload relay, PLC programmer, soft starter, EX-A pushbuttons.EX-D indicator, EX-K control switches,EX-BA แอมมิเตอร์และโวลต์มิเตอร์ EX-AV และอื่นๆ รวมอยู่ในกล่อง

2. กล่องควบคุมสามารถใช้สำหรับการจ่ายกำลังไฟฟ้าหรือการทำงานเปิด-ปิดของวงจร รวมไปถึงการควบคุมการสตาร์ท หยุด การโคโรเตชั่น และการผกผันของมอเตอร์ และให้การป้องกันที่ครอบคลุมสำหรับมอเตอร์สามารถตั้งค่าสำหรับการควบคุมสองไซต์หรือการควบคุมหลายไซต์ได้

3. สามารถปรับแต่งได้ตามความต้องการของลูกค้าและสอดคล้องกับข้อจำกัดการใช้งานของใบรับรองความสอดคล้องจำนวนส่วนประกอบฝาครอบและสูงสุดจำนวนรูที่ด้านข้างสามารถตอบสนองความต้องการของการกระจายตัวและล้อมรอบความแข็งแรงทางกล

• ตัวอย่างไดอะแกรมสำหรับการใช้กล่องกระจายสินค้า

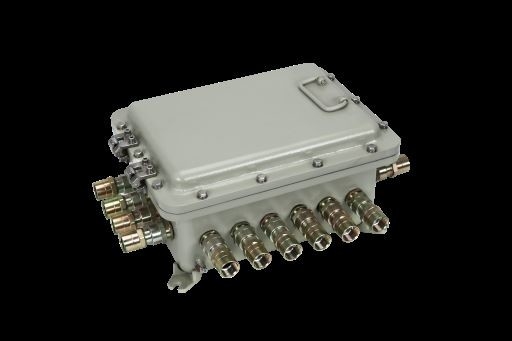

• คุณสมบัติ

อะลูมิเนียมปลอดทองแดง ผิวพ่นด้วยพลาสติก

ตู้กันไฟชนิด Ex d

ระดับการป้องกัน: IP66-IP67

• แอปพลิเคชัน

• ข้อมูลทางเทคนิค

การทำเครื่องหมาย ATEX: II2 G Ex db IIB+H2 T6/T5 Gb

II2 D Ex tb IIIC T80ºC/95ºC Db IP66

การทำเครื่องหมาย IECEx:Ex db ⅡB+H₂ T6/T5 Gb

อดีต tb ⅢC T80 ℃/T95 ℃ Db IP66

การทำเครื่องหมาย UL1203: Class I, Division 1, Groups C, D

Class I, Division 2, Groups C, D

Class II, Division 1, Groups E, F, G

Class II, Division 2, Groups F, G

ชั้น III

มาตรฐาน: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

พิกัดแรงดันไฟฟ้า : Max.800V

กระแสไฟที่ได้รับ: ส่วนตัดขวางของสายเคเบิล (mm²)2.5 4 6 10 16 35 70 240

จัดอันดับปัจจุบัน(A) 24 32 41 57 76 125 192 400

อุณหภูมิแวดล้อม: -60 ℃ ถึง + 60 ℃

ประเภทของข้อต่อกันไฟ:ข้อต่อเครื่องบิน

• คู่มือการสั่งซื้อ

• ข้อมูลจำเพาะของรายการเคเบิล

	A,B,C,D ย่อมาจากทิศทางของรายการเคเบิล
	Max.number ของรายการสายเคเบิล
ประเภทของสิ่งที่แนบมา	อา		บี		ค		ดี		อี		F		G
มิติ	A/B	ซีดี	A/B	ซีดี	A/B	ซีดี	A/B	ซีดี	A/B	ซีดี	A/B	ซีดี	A/B	ซีดี
M20*1.5	5	8	5	10	5	12	16	20	22	30	24	40	45	65
M25*1.5	5	7	5	9	5	10	12	15	15	20	18	27	30	44
M32*1.5	2	3	2	4	2	6	9	12	12	16	14	21	25	36
M40*1.5	2	2	2	3	2	4	5	6	6	9	8	12	15	21
M50*1.5	1	2	1	3	1	3	4	5	5	7	5	9	12	12
M63*1.5	1	2	1	2	1	3	2	3	3	5	4	7	7	10
หมายเหตุ: 1. ไม่มีการป้อนสายเคเบิลสำหรับการออกแบบมาตรฐานรายการเคเบิลจะต้องเจาะโดยผู้ใช้2. ไม่มีอุปกรณ์ป้อนสายเคเบิล

• IIIustration ของอุปกรณ์จำหน่าย EX-PD61 สำหรับการใช้งานกล่องเทอร์มินัล

พื้นที่หน้าตัดของสายเคเบิล (มม.)²	ตารางจำนวนสูงสุดของขั้วต่อที่ติดตั้ง
	หมายเลขประเภทกล่องหุ้ม (หมายเหตุ: หมายเลขประเภทกล่องหุ้มจะสัมพันธ์กับขนาด เช่น A หมายถึงกล่องหุ้มขนาด 200x250)
	อา	บี	ค	ดี	อี	F	G	ชม
2.5(ก)	20	28	36	72	100	140	270	270
4(ข)	18	25	32	64	90	130	240	240
6(ค)	15	21	28	56	80	100	210	210
10(ง)	12	18	24	24	60	80	165	165
16(จ)	9	15	20	20	25	70	135	135
35(ฉ)	-	5	5	10	15	24	64	64
70(กรัม)	-	-	-	5	10	18	25	25
120(ชม.)	-	-	-	-	5	5	12	12
185(ผม)	-	-	-	-	-	5	10	10
240(ญ)	-	_	-	-	-	5	5	5
300(k)	-	-	-	-	-	5	5	5
การจัดเรียงเทอร์มินัล (จำนวนแถวของเทอร์มินัล)	1	1	1	2	2	2	2	2

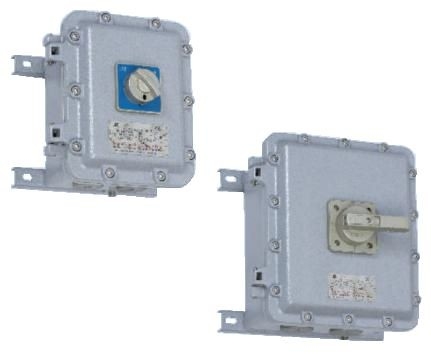

• คุณสมบัติ

อะลูมิเนียมปราศจากทองแดง เหล็กกล้าไร้สนิม

พื้นผิวพ่นด้วยพลาสติก

อุปกรณ์ป้องกันไฟรั่วเป็นตัวเลือก

ระดับการป้องกัน: IP66-IP67

• แอปพลิเคชัน

• ข้อมูลทางเทคนิค

การทำเครื่องหมาย ATEX: Ⅱ 2 G Ex d ⅡB T6 Gb

Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66

การทำเครื่องหมาย IECEx: Ex db ⅡB+H₂ T6 Gb

เช่น ⅢC T80℃ Db IP66

การทำเครื่องหมาย UL1203: Class I, Division 1, Groups C, D

คลาส I, ดิวิชั่น 2, กลุ่ม C, D

คลาส II, ดิวิชั่น 1, กลุ่ม E, F, G

คลาส II, ดิวิชั่น 2, กลุ่ม F, G

ชั้น III

มาตรฐาน : EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

แรงดันไฟฟ้า: Max.690V AC, 50/60Hz

จัดอันดับปัจจุบัน: Max.100A

สาขาปัจจุบัน: 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A

อุณหภูมิแวดล้อม: -60 ℃ ถึง + 55 ℃

ระดับการป้องกัน: IP66, IP67

รายการสายเคเบิล: ปลั๊กมาตรฐาน M□×1.5 (ดูตารางการเลือก)

ทิศทางเข้า: ด้านล่าง (เข้าและออก)

อุปกรณ์ป้อนสายเคเบิล: อุปกรณ์เสริม

ประเภทของข้อต่อกันไฟ: ข้อต่อทรงกระบอก, ข้อต่อเกลียว, ข้อต่อระนาบ

ประเภทการติดตั้ง: ติดผนัง (มาตรฐาน);การติดตั้งวงเล็บ (อุปกรณ์เสริม)

ส่วนประกอบในตัว:

สวิตช์หลัก: เบรกเกอร์ขนาดเล็ก (MCB) หรือตัวตัดวงจรเคสแบบหล่อ (หมายเหตุ: ระบบป้องกันการรั่วของดินตามคำขอร้อง)                 สวิตช์สาขา: เบรกเกอร์ขนาดเล็ก (MCB) หรือเบรกเกอร์เคสแบบหล่อ (MCCB) (หมายเหตุ: earthป้องกันการรั่วไหลตามคำขอ)

ตัวบ่งชี้ที่ขั้ว: แดง เขียว เหลือง

• คู่มือการสั่งซื้อ

• ไดอะแกรมไฟฟ้า

• ตารางการเลือกกล่องกระจายไฟ EX-PD61-ZM

รหัส	คำอธิบาย					รายการเคเบิล
	สวิตช์หลัก	จำนวนสาขา	สลับสาขา	สาขาปัจจุบัน	จำนวนตัวบ่งชี้
EX-PD61-ZM-/4□/K/□	MCB หรือ MCCB ปัจจุบันสูงสุด 100A	4	MCB 1P/2P	1A 2A 4A 6A 10A 16A 20A 25A 32A ตามคำขอ	3	1*M32*1.5+4*M25*1.5
EX-PD61-ZM-/6□/K/□		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-ZM-/8□/K/□		8			3	1*M40*1.5+8*M25*1.5
EX-PD61-ZM-/10□/K/□		10			3	1*M40*1.5+10*M25*1.5
EX-PD61-ZM-/12□/K/□		12			3	1*M40*1.5+12*M25*1.5
EX-PD61-ZM-4/□	_	4	MCB 1P/2P	1A 2A 4A 6A 10A 16A 20A 25A 32A ตามคำขอ	3	1*M32*1.5+4*M25*1.5
EX-PD61-ZM-6/□		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-ZM-8/□		8			3	1*M40*1.5+8*M25*1.5
EX-PD61-ZM-10/□		10			3	1*M40*1.5+10*M25*1.5
EX-PD61-ZM-12/□		12			3	1*M40*1.5+12*M25*1.5

• คำแนะนำ Odering:

1. โปรดระบุจำนวนและขนาดของช่องต่อสายเคเบิลและพื้นผิวการติดตั้งของตัวเครื่อง

2. ผู้ใช้จัดเตรียมไดอะแกรมไฟฟ้าหากคุณต้องการตัวควบคุมแสง คอนแทค AC หรือการควบคุมรีเลย์ความร้อน โปรดระบุ

3. โปรดระบุข้อกำหนดพิเศษเมื่อสั่งซื้อ

ภาพวาดมิติ

EX-PD61-ZM-/4□/K/□

EX-PD61-ZM-/6□/K/□

EX-PD61-ZM-/8□/K/□

EX-PD61-ZM-/10□/K/□

EX-PD61-ZM-/12□/K/□

• คุณสมบัติ

อลูมิเนียมปลอดทองแดง สแตนเลส

พื้นผิวพ่นพลาสติก

อุปกรณ์ป้องกันการรั่วไหลของโลกเป็นอุปกรณ์เสริม

ระดับการป้องกัน: IP66-IP67

• แอปพลิเคชัน

• ข้อมูลทางเทคนิค

การทำเครื่องหมาย ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

การทำเครื่องหมาย IECEx: Ex db Ⅱ B+H₂ T6 Gb

อดีต tb ⅢC T80 ℃ Db IP66

การทำเครื่องหมาย UL1203: Class I, Division 1, Groups C, D

Class I, Division 2, Groups C, D

คลาส II, ดิวิชั่น 1, กลุ่ม E, F, G

คลาส II, ดิวิชั่น 2, กลุ่ม F, G

ชั้นที่สาม

มาตรฐาน: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

พิกัดแรงดันไฟฟ้า: Max.690V AC, 50/60Hz

สาขาปัจจุบัน: : 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 250A, 320A, 400A

อุณหภูมิแวดล้อม: -60℃ ถึง + 55℃

ระดับการป้องกัน: IP66, IP67

ทางเข้าสายเคเบิล: ปลั๊กมาตรฐาน M□× 1.5 ( ดูตารางการเลือก )

ทิศทางการเข้า: ด้านล่าง (เข้าและออก)

อุปกรณ์เข้าสาย: ทางเลือก

ประเภทของข้อต่อกันไฟ: การติดตั้งบนผนัง (มาตรฐาน);การติดตั้งตัวยึด (อุปกรณ์เสริม)

ส่วนประกอบในตัว: สวิตช์หลัก: เบรกเกอร์วงจรขนาดเล็ก (MCB) หรือเบรกเกอร์วงจรแม่พิมพ์ (MCCB)

(หมายเหตุ: การป้องกันการรั่วไหลของดินตามคำขอ)

สวิตช์สาขา: เบรกเกอร์วงจรขนาดเล็ก (MCB) หรือเบรกเกอร์วงจรแม่พิมพ์ (MCCB)

(หมายเหตุ: การป้องกันการรั่วไหลของดินตามคำขอ)

เทอร์มินัล

ตัวบ่งชี้: แดง, เขียว, เหลือง

• คู่มือการสั่งซื้อ

• ตารางการเลือกกล่องจ่ายไฟ EX-PD61-ZM

รหัส	คำอธิบาย					รายการเคเบิล
	สวิตช์หลัก	จำนวนสาขา	สวิตช์สาขา	สาขาปัจจุบัน	จำนวนตัวบ่งชี้
EX-PD61-DL-/4□/K/□	MCB หรือ MCCB ปัจจุบัน Max.100A	4	MCB หรือ MCCB 3P	1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A ตามคำขอ	3	1*M50(M63,M75,M90)*1.5 4*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/6□/K/□		6			3	1*M50(M63,M75,M90)*1.5 6*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/8□/K/□		8			3	1*M50(M63,M75,M90)*1.5 8*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/10□/K/□		10			3	1*M50(M63,M75,M90)*1.5 10*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/12□/K/□		12			3	1*M50(M63,M75,M90)*1.5 12*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-4/□	_	4	MCB หรือ MCCB 3P	1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A ตามคำขอ	3	1*M40*1.5+4*M25*1.5
EX-PD61-DL-6/□		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-DL-8/□		8			3	1*M40*1.5+8*M25*1.5
EX-PD61-DL-10/□		10			3	1*M40*1.5+10*M25*1.5
EX-PD61-DL-12/□		12			3	1*M40*1.5+12*M25*1.5

คำแนะนำเพิ่มเติม: 1. โปรดระบุจำนวนและขนาดของช่องต่อสายเคเบิลและพื้นผิวการติดตั้งของตัวเครื่อง

2. ผู้ใช้จัดทำแผนภาพไฟฟ้าหากคุณต้องการตัวควบคุมไฟ คอนแทค AC หรือรีเลย์ควบคุมความร้อน โปรดระบุ

3. โปรดระบุข้อกำหนดพิเศษเมื่อสั่งซื้อ

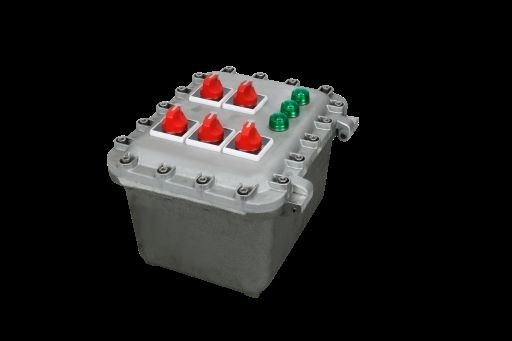

• คุณสมบัติ

อะลูมิเนียมปราศจากทองแดง เหล็กกล้าไร้สนิม

พื้นผิวพ่นด้วยพลาสติก

อุปกรณ์ป้องกันไฟรั่วเป็นตัวเลือก

ระดับการป้องกัน: IP66-IP67

• แอปพลิเคชัน

• ข้อมูลทางเทคนิค

การทำเครื่องหมาย ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

การทำเครื่องหมาย IECEx: Ex db Ⅱ B+H₂ T6 Gb

เช่น ⅢC T80℃ Db IP66

การทำเครื่องหมาย UL1203: Class I, Division 1, Groups C, D

คลาส I, ดิวิชั่น 2, กลุ่ม C, D

คลาส II, ดิวิชั่น 1, กลุ่ม E, F, G

คลาส II, ดิวิชั่น 2, กลุ่ม F, G

ชั้นที่สาม

มาตรฐาน: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

แรงดันไฟฟ้า: Max.415V AC

จัดอันดับปัจจุบัน: 10A

อุณหภูมิแวดล้อม: -60℃ ถึง + 60℃

ระดับการป้องกัน: IP66, IP67

ทางเข้าสายเคเบิล: ปลั๊กมาตรฐาน M□× 1.5 ( ดูตารางการเลือก )

ทิศทางการเข้า: ด้านล่าง

อุปกรณ์ป้อนสายเคเบิล:มาตรฐาน M□× 1.5 พลูก. ( Sอี tเขา Sเอเลคชั่น Tเอเบล )

ประเภทของข้อต่อกันไฟ: ข้อต่อทรงกระบอก, ข้อต่อเกลียว, ข้อต่อเครื่องบิน

ส่วนประกอบในตัว: ปุ่มกด EX-A, ไฟแสดงสถานะ EX-D, สวิตช์ควบคุม EX-K, แอมป์มิเตอร์/โวลต์มิเตอร์ป้องกันการระเบิด

ประเภทการติดตั้ง: ติดผนัง

อินดิเคเตอร์: แดง เขียว เหลือง

• คู่มือการสั่งซื้อ

• ตารางการเลือกสถานีควบคุม EX-PD61-ZC

• คุณสมบัติ

อลูมิเนียมปลอดทองแดง สแตนเลส

พื้นผิวพ่นพลาสติก

อุปกรณ์ป้องกันการรั่วไหลของโลกเป็นอุปกรณ์เสริม

ระดับการป้องกัน: IP66-IP67

• แอปพลิเคชัน

• ข้อมูลทางเทคนิค

การทำเครื่องหมาย ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

การทำเครื่องหมาย IECEx: Ex db Ⅱ B+H₂ T6 Gb

อดีต tb ⅢC T80 ℃ Db IP66

การทำเครื่องหมาย UL1203: Class I, Division 1, Groups C, D

Class I, Division 2, Groups C, D

Class II, Division 1, Groups E, F, G

Class II, Division 2, Groups F, G

ชั้น III

มาตรฐาน: EN60079-0, EN60079-1 , EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

ประเภทของข้อต่อกันไฟ: ข้อต่อทรงกระบอก, ข้อต่อระนาบ

• คู่มือการสั่งซื้อ

• การวาดมิติ

EX-PD61-LK-63/□/□/□

EX-PD61-LK-160/□/□/□

EX-PD61-LK-250/□/□/□

• คุณสมบัติ

อลูมิเนียมปลอดทองแดง สแตนเลส

พื้นผิวพ่นพลาสติก

อุปกรณ์ป้องกันการรั่วไหลของโลกเป็นอุปกรณ์เสริม

ระดับการป้องกัน: IP66-IP67

• แอปพลิเคชัน

• ข้อมูลทางเทคนิค

การทำเครื่องหมาย ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

การทำเครื่องหมาย IECEx: Ex db Ⅱ B+H₂ T6 Gb

อดีต tb ⅢC T80 ℃ Db IP66

การทำเครื่องหมาย UL1203: Class I, Division 1, Groups C, D

Class I, Division 2, Groups C, D

Class II, Division 1, Groups E, F, G

Class II, Division 2, Groups F, G

ชั้น III

มาตรฐาน: EN60079-0, EN60079-1 , EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

แรงดันไฟฟ้า: 380/400V AC, 50/60Hz

จัดอันดับปัจจุบัน: 10A

อุณหภูมิแวดล้อม: T6/T80 ℃ สำหรับ Tamb: -60 ℃ ถึง +50 ℃;

T5/T95 ℃ สำหรับ Tamb: -60 ℃ ถึง +60 ℃

รายการสายเคเบิล: ปลั๊กมาตรฐาน M□× 1.5 ( ดูตารางการเลือก )

ทิศทางเข้า: ด้านล่าง (เข้าและออก)

อุปกรณ์ป้อนสายเคเบิล: อุปกรณ์เสริม

ประเภทของข้อต่อกันไฟ: ข้อต่อทรงกระบอก, ข้อต่อเกลียว, ข้อต่อเครื่องบิน

ส่วนประกอบในตัว: เซอร์กิตเบรกเกอร์ขนาดเล็ก (MCB) หรือเบรกเกอร์เคสแบบหล่อ (MCCB)

คอนแทคเตอร์ AC, รีเลย์โอเวอร์โหลดความร้อน, ไฟแสดงสถานะ, ปุ่ม

• คู่มือการสั่งซื้อ

• ตารางการเลือก

เริ่มโดยตรง
แบบอย่าง	ควบคุมกำลังมอเตอร์ (กิโลวัตต์)	จัดอันดับปัจจุบันของเซอร์กิตเบรกเกอร์(A)	ช่วงที่ปรับได้ของการตั้งค่ากระแสของ thermalr elay(A)	จัดอันดับปัจจุบันของคอนแทค (A)	ขนาดรายการเคเบิล
EX-PD61 QD-4/16/7~10	4	16	7~10,le=8.5	9	2*M25*1.5
EX-PD61 QD-5.5/20/9~13	5.5	20	9~13,le=11	12	2*M25*1.5
EX-PD61 DQ-7.5/25/12~18	7.5	25	12~18,le=16	18	2*M32*1.5
EX-PD61 QD-11/32/16~24	11	32	16~24,le=23	25	2*M32*1.5
EX-PD61 QD-15/40/23~32	15	40	23~32,le=30	32	2*M32*1.5
EX-PD61 QD-18.5/50/30~38	18.5	50	30~38,le=36	40	2*M40*1.5
EX-PD61 QD-22/63/37~50	22	63	37~50,le=46	50	2*M40*1.5



ไปข้างหน้าและย้อนกลับเริ่มต้น
แบบอย่าง	ควบคุมกำลังมอเตอร์ (กิโลวัตต์)	จัดอันดับปัจจุบันของเซอร์กิตเบรกเกอร์(A)	ช่วงที่ปรับได้ของการตั้งค่ากระแสของ thermalr elay(A)	จัดอันดับปัจจุบันของคอนแทค (A)	ขนาดรายการเคเบิล
EX-PD61 QD-4/16/7~10 N	4	16	7~10,le=8.5	9	2*M25*1.5
EX-PD61 QD-5.5/20/9~13 ไม่มี	5.5	20	9~13,le=11	12	2*M25*1.5
EX-PD61 DQ-7.5/25/12~18 วัน	7.5	25	12~18,le=16	18	2*M32*1.5
EX-PD61 QD-11/32/16~24 วัน	11	32	16~24,le=23	25	2*M32*1.5
EX-PD61 QD-15/40/23~32 N	15	40	23~32,le=30	32	2*M32*1.5
EX-PD61 QD-18.5/50/30~38 N	18.5	50	30~38,le=36	40	2*M40*1.5
EX-PD61 QD-22/63/37~50 N	22	63	37~50,le=46	50	2*M40*1.5



• ถาม:

ไตรมาสที่ 1คุณจัดส่งสินค้าอย่างไรและใช้เวลานานเท่าใดกว่าจะมาถึง?

ตอบ: จัดส่งโดย DHL, UPS, FedEx หรือ TNTใช้เวลา 3-5 วันกว่าจะมาถึงการขนส่งทางอากาศและทางทะเลก็เป็นทางเลือกเช่นกัน

ไตรมาสที่ 2ฉันสามารถสั่งซื้อตัวอย่างสำหรับไฟ LED ได้หรือไม่?

ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพตัวอย่างผสมเป็นที่ยอมรับได้
