รายละเอียดสินค้า:
|
| ประเภทรายการ: | ต่อม | IP: | IP66 |
|---|---|---|---|
| การรับประกัน: | 5 ปี | CERTIFICATION: | ATEX,IECEX |
| แสงสูง: | IP66 เคเบิลแกลนด์ป้องกันการระเบิด,เคเบิลแกลนด์ป้องกันการระเบิด ATEX,ต่อมสายเคเบิลกันไฟ IP66 |
||
ฟิลเลอร์หุ้มเกราะสแตนเลสทองเหลืองป้องกันการระเบิด Cable Gland Exproof

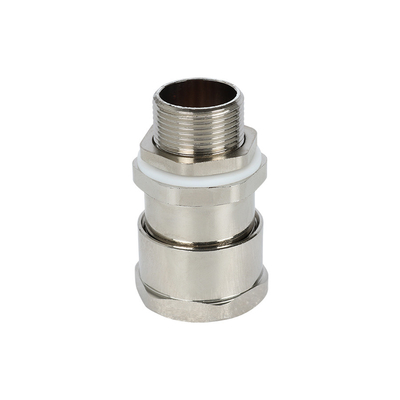

ATEX และ IECEx ได้รับการรับรองสำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิด
ซีลเดี่ยวเหมาะสำหรับสายเคเบิลที่ไม่มีเกราะ
ตัวอย่าง โครงสร้าง.
ระดับการป้องกัน: IP66/IP68
การทำเครื่องหมาย ATEX
Ⅱ2 GD Ex eb ⅡC Gb
อดีต tb ⅢC Db IP66/IP68
การทำเครื่องหมาย ATEX
อดีต eb ⅡC Gb
อดีต tb ⅢC Db IP66/IP68
มาตรฐาน
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
อุณหภูมิแวดล้อม:-50℃ ≦ แทมบ์ ≦ +80℃
เธรดการเชื่อมต่อ:เธรดเมตริก, เธรด NPT
| ขนาดต่อม | มีรายการเธรด AG(mm) | เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม ΦB (มม.) | ความยาวเกลียวขั้นต่ำ GL(mm) | การยื่นออกมาเล็กน้อย ความยาว L (มม.) |
ข้ามแฟลต/มุม S(ΦE) (มม.) | ||
| เมตริก | NPT | นาที | แม็กซ์ | ||||
| 16 | M16*1.5 | NPT3/8 | 9.5 | 12 | 16 | 30 | 27(29) |
| 20 | M20*1.5 | NPT1/2 | 9.5 | 16.5 | 16 | 30 | 27(29) |
| 25 | M25*1.5 | NPT3/4 | 14 | 20 | 16 | 38 | 34(37) |
| 32 | M32*1.5 | NPT1 | 18 | 26 | 18 | 44 | 40(44) |
| 40 | M40*1.5 | NPT1 1/4 | 24 | 32.5 | 18 | 46 | 50(55) |
| 50 | M50*1.5 | NPT1 1/2 | 30 | 41 | 20 | 50 | 60(67) |
| 63 | M63*1.5 | NPT2 | 40 | 52 | 21 | 64 | 68(73) |
| 75 | M75*1.5 | NPT2 1/2 | 50 | 65 | 22 | 70 | 86(89) |
| 90 | M90*1.5 | NPT3 | 62 | 77 | 22 | 80 | 102(105) |

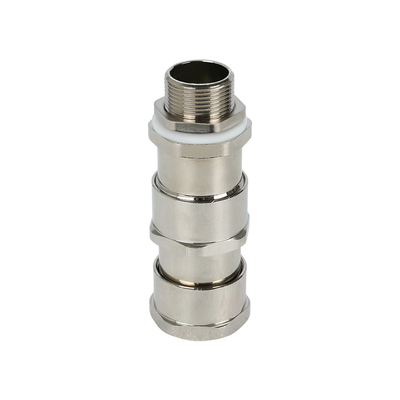

ATEX และ IECEx ได้รับการรับรองสำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิด
ซีลเดี่ยวเหมาะสำหรับสายหุ้มเกราะ
ใช้ได้ตลอดช่วงอุณหภูมิตั้งแต่ -50°C ถึง 80°C (-58 ºF ถึง 176ºF)
ระดับการป้องกัน: IP66/IP68
การทำเครื่องหมาย ATEX
Ⅱ2 GD Ex eb ⅡC Gb
อดีต db ⅡC Gb Ex tb ⅢC Db IP66/IP68
การทำเครื่องหมาย IECEx
อดีต eb ⅡC Gb
อดีต db ⅡC Gb Ex tb ⅢC Db IP66/IP68
มาตรฐาน
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
อุณหภูมิแวดล้อม:-50 ℃ ≦ แทมบ์ ≦ +80 ℃
เธรดการเชื่อมต่อ:เธรดเมตริก, เธรด NPT
| ขนาดต่อม | มีรายการเธรด AG(mm) | เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม | ความยาวเกลียวขั้นต่ำ GL(mm) | การยื่นออกมาเล็กน้อย ความยาว L (มม.) |
ข้ามแฟลต/มุม S(ΦE) (มม.) | |||
| ΦB (มม.) | ΦC (มม.) | |||||||
| เมตริก | NPT | นาที | แม็กซ์ | แม็กซ์ | ||||
| 16 | M16*1.5 | NPT3/8 | 9.5 | 12 | / | 16 | 65 | 24(29) |
| 20 | M20*1.5 | NPT1/2 | 9.5 | 16.5 | / | 16 | 67 | 30(34) |
| 25 | M25*1.5 | NPT3/4 | 14 | 20 | / | 16 | 71 | 36(40) |
| 32 | M32*1.5 | NPT1 | 18 | 26 | / | 18 | 76 | 45(51) |
| 40 | M40*1.5 | NPT1 1/4 | 24 | 32.5 | / | 18 | 76 | 55(61) |
| 50 | M50*1.5 | NPT1 1/2 | 30 | 41 | / | 20 | 91 | 68(74) |
| 63 | M63*1.5 | NPT2 | 40 | 52 | / | 21 | 98 | 86(95) |
| 75 | M75*1.5 | NPT2 1/2 | 50 | 65 | / | 22 | 102 | 95(109) |

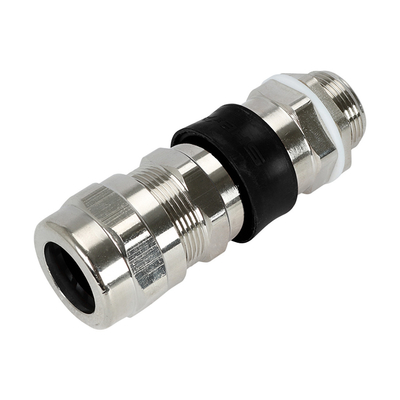

ATEX และ IECEx ได้รับการรับรองสำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิด
ซีลคู่ เหมาะสำหรับสายหุ้มเกราะ
ใช้ได้ตลอดช่วงอุณหภูมิตั้งแต่ -50°C ถึง 80°C (-58 ºF ถึง 176ºF)
ระดับการป้องกัน: IP66/IP68
การทำเครื่องหมาย ATEX
Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb
อดีต tb ⅢC Db IP66/IP68
การทำเครื่องหมาย IECEx
อดีต eb ⅡC Gb/ อดีต db ⅡC Gb
อดีต tb ⅢC Db IP66/IP68
มาตรฐาน
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
อุณหภูมิแวดล้อม:-50 ℃ ≦ แทมบ์ ≦ +80 ℃
เธรดการเชื่อมต่อ:เธรดเมตริก, เธรด NPT
| ขนาดต่อม | มีรายการเธรด AG(mm) | เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม | ความยาวเกลียวขั้นต่ำ GL(mm) | การยื่นออกมาเล็กน้อย ความยาว L (มม.) |
ข้ามแฟลต/มุม S(ΦE) (มม.) | ||||
| ΦB (มม.) | ΦC (มม.) | ||||||||
| เมตริก | NPT | นาที | แม็กซ์ | นาที | แม็กซ์ | ||||
| 16 | M16*1.5 | NPT3/8 | 9.5 | 12 | 6.5 | 10.5 | 16 | 65 | 24(29) |
| 20 | M20*1.5 | NPT1/2 | 9.5 | 16.5 | 10 | 14.5 | 16 | 67 | 30(34) |
| 25 | M25*1.5 | NPT3/4 | 14 | 20 | 12.5 | 19.5 | 16 | 71 | 36(40) |
| 32 | M32*1.5 | NPT1 | 18 | 26 | 19 | 25.5 | 18 | 76 | 45(51) |
| 40 | M40*1.5 | NPT1 1/4 | 24 | 32.5 | 25 | 31 | 18 | 76 | 55(61) |
| 50 | M50*1.5 | NPT1 1/2 | 30 | 41 | 31.5 | 43 | 20 | 91 | 68(74) |
| 63 | M63*1.5 | NPT2 | 40 | 52 | 42.5 | 50 | 21 | 98 | 86(95) |
| 75 | M75*1.5 | NPT2 1/2 | 50 | 65 | 54.5 | 65 | 22 | 102 | 95(109) |

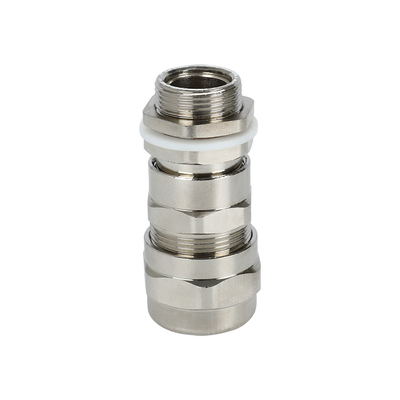

ATEX และ IECEx ได้รับการรับรองสำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิด
ซีลเดี่ยวเหมาะสำหรับสายหุ้มเกราะ
ใช้ได้ตลอดช่วงอุณหภูมิตั้งแต่ -50°C ถึง 80°C (-58 ºF ถึง 176ºF)
ระดับการป้องกัน: IP66/IP68
การทำเครื่องหมาย ATEX
Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb
อดีต tb ⅢC Db IP66/IP68
การทำเครื่องหมาย IECEx
อดีต eb ⅡC Gb/ อดีต db ⅡC Gb
อดีต tb ⅢC Db IP66/IP68
มาตรฐาน
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
อุณหภูมิแวดล้อม:-50 ℃ ≦ แทมบ์ ≦ +80 ℃
เธรดการเชื่อมต่อ:เธรดเมตริก, เธรด NPT
| ขนาดต่อม | มีรายการเธรด AG(mm) | เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม | ความยาวเกลียวขั้นต่ำ L1(mm) | ความยาวรวม ล. (มม.) | ข้ามแฟลต/มุม S(ΦE) (มม.) | |||
| ΦB (มม.) | ΦC (มม.) | |||||||
| เมตริก | NPT | นาที | แม็กซ์ | แม็กซ์ | ||||
| 16 | M16*1.5 | NPT3/8 | 7 | 16 | 8 | 15 | 85 | 24(27) |
| 20 | M20*1.5 | NPT1/2 | 7 | 16 | 10.5 | 15 | 87 | 24(27) |
| 25 | M25*1.5 | NPT3/4 | 14 | 20 | 15 | 15 | 88 | 30(33) |
| 32 | M32*1.5 | NPT1 | 18 | 25 | 20 | 17 | 96 | 36(39) |
| 40 | M40*1.5 | NPT1 1/4 | 24 | 33 | 27 | 19 | 105 | 45(50) |
| 50 | M50*1.5 | NPT1 1/2 | 31 | 40 | 31 | 19 | 108 | 55(60) |
| 63 | M63*1.5 | NPT2 | 41 | 50 | 41 | 20 | 118 | 68(73) |
| 75 | M75*1.5 | NPT2 1/2 | 52 | 63 | 55 | 21 | 124 | 86(89) |
| 90 | M90*1.5 | NPT3 | 65 | 76 | 65 | 24 | 128 | 96(99) |

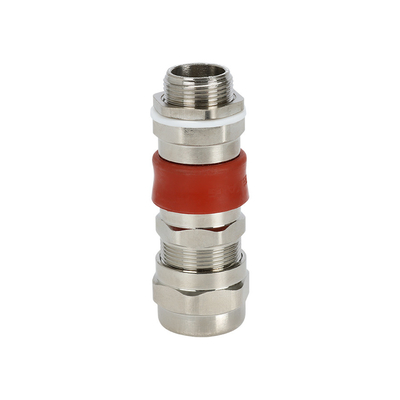

ATEX และ IECEx ได้รับการรับรองสำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิด
ซีลคู่ เหมาะสำหรับสายหุ้มเกราะ
ใช้ได้ตลอดช่วงอุณหภูมิตั้งแต่ -50°C ถึง 80°C (-58 ºF ถึง 176ºF)
ระดับการป้องกัน: IP66/IP68
การทำเครื่องหมาย ATEX
Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb
อดีต tb ⅢC Db IP66/IP68
การทำเครื่องหมาย ATEx
อดีต eb ⅡC Gb/ อดีต db ⅡC Gb
อดีต tb ⅢC Db IP66/IP68
มาตรฐาน
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
อุณหภูมิแวดล้อม:-50 ℃ ≦ แทมบ์ ≦ +80 ℃
เธรดการเชื่อมต่อ:เธรดเมตริก, เธรด NPT
| ขนาดต่อม | ด้ายเข้าที่มีจำหน่าย (มม.) | เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม | ความยาวเกลียวขั้นต่ำ L1(mm) | ความยาวรวม L(mm) | ข้ามแฟลต/มุม S(ΦE) (มม.) | ||||
| ΦB (มม.) | ΦC (มม.) | ||||||||
| เมตริก | NPT | นาที | แม็กซ์ | นาที | แม็กซ์ | ||||
| 16 | M16*1.5 | NPT3/8 | 7 | 16 | 5 | 8 | 15 | 85 | 24(27) |
| 20 | M20*1.5 | NPT1/2 | 7 | 16 | 5 | 10.5 | 15 | 87 | 24(27) |
| 25 | M25*1.5 | NPT3/4 | 14 | 20 | 8 | 15 | 15 | 88 | 30(33) |
| 32 | M32*1.5 | NPT1 | 18 | 25 | 11 | 20 | 17 | 96 | 36(39) |
| 40 | M40*1.5 | NPT1 1/4 | 24 | 33 | 14 | 27 | 19 | 105 | 45(50) |
| 50 | M50*1.5 | NPT1 1/2 | 31 | 40 | 20 | 31 | 19 | 108 | 55(60) |
| 63 | M63*1.5 | NPT2 | 41 | 50 | 30 | 41 | 20 | 118 | 68(73) |
| 75 | M75*1.5 | NPT2 1/2 | 52 | 63 | 42 | 55 | 21 | 124 | 86(89) |
| 90 | M90*1.5 | NPT3 | 65 | 76 | 52 | 65 | 24 | 128 | 96(99) |
ATEX และ IECEx ได้รับการรับรองสำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิด
ซีลเดี่ยว เหมาะสำหรับสายไม่มีเกราะ
โครงสร้างภายนอก
ระดับการป้องกัน: IP66/IP68
การทำเครื่องหมาย ATEX
Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb
อดีต tb ⅢC Db IP66/IP68
การทำเครื่องหมาย ATEx
อดีต eb ⅡC Gb/ อดีต db ⅡC Gb
อดีต tb ⅢC Db IP66/IP68
มาตรฐาน
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
อุณหภูมิแวดล้อม:-50 ℃ ≦ แทมบ์ ≦ +80 ℃
เธรดการเชื่อมต่อ:เธรดเมตริก, เธรด NPT
| ขนาดต่อม | ด้ายเข้าที่มีจำหน่าย (มม.) | เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม ΦB (มม.) | ความยาวเกลียวขั้นต่ำ L1(mm) | ความยาวรวม L(mm) | ข้ามแฟลต/มุม S(ΦE) (มม.) | ||
| เมตริก | NPT | นาที | แม็กซ์ | ||||
| 16 | M16*1.5 | NPT3/8 | 4 | 7 | 16 | 62 | 27(29) |
| 20 | M20*1.5 | นปพ.1/2 | 5 | 8 | 16 | 62 | 27(29) |
| 25 | M25*1.5 | นปพ.3/4 | 8 | 12 | 16 | 62 | 30(33) |
| 32 | M32*1.5 | NPT1 | 12 | 16 | 18 | 67 | 38(42) |
| 40 | M40*1.5 | นภ11/4 | 16 | 24 | 20 | 77 | 45(50) |
| 50 | M50*1.5 | นป11/2 | 18 | 28 | 20 | 79 | 55(60) |
| 63 | M63*1.5 | NPT2 | 25.5 | 38 | 20 | 81 | 68(73) |
| 75 | M75*1.5 | นปพ.2 1/2 | 29 | 46 | 20 | 100 | 85(89) |
| 90 | M90*1.5 | NPT3 | 41 | 60 | 21 | 100 | 98(102) |
ได้รับการรับรอง ATEX และ IECEx สำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิดได้
ซีลเดี่ยว เหมาะสำหรับสายเคเบิลที่ไม่มีเกราะ
อดีต d โครงสร้าง
ระดับการป้องกัน: IP66/IP68
การทำเครื่องหมาย ATEX
Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb
เช่น ⅢC Db IP66/IP68
การทำเครื่องหมาย ATEx
อดีต eb ⅡC Gb/ อดีต db ⅡC Gb
เช่น ⅢC Db IP66/IP68
มาตรฐาน
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
อุณหภูมิแวดล้อม: -50 ℃ ≦ แทม ≦ +80 ℃
เธรดการเชื่อมต่อ: เธรดเมตริก เธรด NPT
| ขนาดต่อม | เธรดรายการที่มีอยู่ (มม.) | เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม ΦB(มิลลิเมตร) | ความยาวเกลียวขั้นต่ำ L1(มิลลิเมตร) | ความยาวที่ยื่นออกมาเล็กน้อย(มิลลิเมตร) | ข้ามแฟลต/มุม S(ΦE) (มม.) | ||
| เมตริก | สพป | นาที | สูงสุด | ||||
| 16 | M16*1.5 | / | 5 | 8 | 15 | 30 | 24(27) |
| 20 | M20*1.5 | NPT1/2 | 7.5 | 11.5 | 15 | 30 | 24(27) |
| 25 | M25*1.5 | NPT3/4 | 11 | 14.5 | 15 | 30 | 30(33) |
| 32 | M32*1.5 | NPT1 | 14 | 20 | 20 | 32 | 36(39) |
| 40 | M40*1.5 | NPT1 1/4 | 19 | 20 | 20 | 32 | 45(50) |
| 50 | M50*1.5 | NPT1 1/2 | 25 | 32 | 20 | 36 | 55(60) |
| 63 | M63*1.5 | NPT2 | 31.5 | 42.5 | 20 | 37 | 68(73) |
ATEX และ IECEx ได้รับการรับรองสำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิด
ซีลเดี่ยว เหมาะสำหรับสายไม่มีเกราะ
โครงสร้างภายนอก
ระดับการป้องกัน: IP66/IP68
การทำเครื่องหมาย ATEX
Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb
อดีต tb ⅢC Db IP66/IP68
การทำเครื่องหมาย ATEx
อดีต eb ⅡC Gb/ อดีต db ⅡC Gb
อดีต tb ⅢC Db IP66/IP68
มาตรฐาน
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
อุณหภูมิแวดล้อม:-50 ℃ ≦ แทมบ์ ≦ +80 ℃
เธรดการเชื่อมต่อ:เธรดเมตริก, เธรด NPT
| ขนาดต่อม | ด้ายเข้าที่มีจำหน่าย (มม.) | เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม ΦB (มม.) | ความยาวเกลียวขั้นต่ำ L1(mm) | ความยาวยื่นออกมาเล็กน้อย (มม.) | ข้ามแฟลต/มุม S(ΦE) (มม.) | ||
| เมตริก | NPT | นาที | แม็กซ์ | ||||
| 16 | M16*1.5 | / | 5 | 8 | 15 | 40 | 24(27) |
| 20 | M20*1.5 | NPT1/2 | 7.5 | 11.5 | 15 | 40 | 24(27) |
| 25 | M25*1.5 | นปพ.3/4 | 11 | 14.5 | 15 | 40 | 30(33) |
| 32 | M32*1.5 | NPT1 | 14 | 20 | 20 | 44 | 36(39) |
| 40 | M40*1.5 | นภ11/4 | 19 | 20 | 20 | 48 | 45(50) |
| 50 | M50*1.5 | นป11/2 | 25 | 32 | 20 | 49 | 55(60) |
| 63 | M63*1.5 | NPT2 | 31.5 | 43.5 | 20 | 63 | 68(73) |
ได้รับการรับรอง ATEX และ IECEx สำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิดได้
ซีลเดี่ยว เหมาะสำหรับสายเคเบิลที่ไม่มีเกราะ
อดีต d โครงสร้าง
ระดับการป้องกัน: IP66/IP68
การทำเครื่องหมาย ATEX
Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb
เช่น ⅢC Db IP66/IP68
การทำเครื่องหมาย ATEx
อดีต eb ⅡC Gb/ อดีต db ⅡC Gb
เช่น ⅢC Db IP66/IP68
มาตรฐาน
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
อุณหภูมิแวดล้อม: -50 ℃ ≦ แทม ≦ +80 ℃
เธรดการเชื่อมต่อ: เธรดเมตริก เธรด NPT
| ขนาดต่อม | เธรดรายการที่มีอยู่ (มม.) | เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม ΦB(มิลลิเมตร) | ความยาวเกลียวขั้นต่ำ L1(มิลลิเมตร) | ความยาวที่ยื่นออกมาเล็กน้อย(มิลลิเมตร) | ข้ามแฟลต/มุม S(ΦE) (มม.) | ||
| เมตริก | สพป | นาที | สูงสุด | ||||
| 16 | M16*1.5 | / | 5 | 8 | 15 | 57 | 24(27) |
| 20 | M20*1.5 | นปพ.1/2 | 5 | 8 | 15 | 57 | 24(27) |
| 20 | M20*1.5 | นปพ.1/2 | 7.5 | 11.5 | 15 | 57 | 24(27) |
| 25 | M25*1.5 | นปพ.3/4 | 11 | 14.5 | 15 | 57 | 30(33) |
| 32 | M32*1.5 | NPT1 | 14 | 20 | 20 | 59 | 36(39) |
| 40 | M40*1.5 | NPT1 1/4 | 19 | 26 | 20 | 60 | 45(50) |
| 50 | M50*1.5 | NPT1 1/2 | 25 | 32 | 20 | 62 | 55(60) |
| 63 | M63*1.5 | NPT2 | 31.5 | 43.5 | 20 | 73 | 68(73) |
ATEX และ IECEx ได้รับการรับรองสำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิด
ซีลเดี่ยวเหมาะสำหรับสายเคเบิลที่ไม่มีเกราะ
ใช้ได้ตลอดช่วงอุณหภูมิตั้งแต่ -50°C ถึง 80°C (-58 ºF ถึง 176ºF)
ระดับการป้องกัน: IP66/IP68
การทำเครื่องหมาย ATEX
Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb
อดีต tb ⅢC Db IP66/IP68
การทำเครื่องหมาย ATEx
อดีต eb ⅡC Gb/ อดีต db ⅡC Gb
อดีต tb ⅢC Db IP66/IP68
มาตรฐาน
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
อุณหภูมิแวดล้อม:-50 ℃ ≦ แทมบ์ ≦ +80 ℃
เธรดการเชื่อมต่อ:เธรดเมตริก, เธรด NPT
| ขนาดต่อม | ด้ายเข้าที่มีจำหน่าย (มม.) | เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม | ความยาวเกลียวขั้นต่ำ L1(mm) | ความยาวรวม L(mm) | ข้ามแฟลต/มุม S(ΦE) (มม.) | |||
| ΦB (มม.) | ΦC (มม.) | |||||||
| เมตริก | NPT | นาที | แม็กซ์ | แม็กซ์ | ||||
| 16 | M16*1.5 | NPT3/8 | 9.5 | 12 | 7 | 16 | 66 | 27(29) |
| 20 | M20*1.5 | NPT1/2 | 9.5 | 16.5 | 12 | 16 | 66 | 27(29) |
| 25 | M25*1.5 | NPT3/4 | 14 | 20 | 17 | 16 | 68 | 34(37) |
| 32 | M32*1.5 | NPT1 | 18 | 26 | 23 | 18 | 77 | 40(44) |
| 40 | M40*1.5 | นภ11/4 | 24 | 32.5 | 30 | 18 | 81 | 50(55) |
| 50 | M50*1.5 | นป11/2 | 30 | 41 | 37 | 20 | 88 | 60(67) |
| 63 | M63*1.5 | NPT2 | 40 | 52 | 52 | 21 | 96 | 68(73) |
| 75 | M75*1.5 | นปพ.2 1/2 | 50 | 65 | 62 | 22 | 114 | 86(89) |
| 90 | M90*1.5 | NPT3 | 62 | 77 | 66 | 22 | 119 | 102(105) |
ได้รับการรับรอง ATEX และ IECEx สำหรับการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิดได้
ซีลคู่ เหมาะสำหรับสายเคเบิลหุ้มเกราะ
ใช้ได้ในช่วงอุณหภูมิทั้งหมดตั้งแต่ -50°C ถึง 80°C (-58 ºF ถึง 176ºF)
ระดับการป้องกัน: IP66/IP68
การทำเครื่องหมาย ATEX
Ⅱ2 GD อดีต eb ⅡC Gb/Ex db ⅡC Gb
เช่น ⅢC Db IP66/IP68
การทำเครื่องหมาย ATEx
อดีต eb ⅡC Gb/ อดีต db ⅡC Gb
เช่น ⅢC Db IP66/IP68
มาตรฐาน
EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31
อุณหภูมิแวดล้อม: -50 ℃ ≦ แทม ≦ +80 ℃
เธรดการเชื่อมต่อ: เธรดเมตริก เธรด NPT
| ขนาดต่อม | เธรดรายการที่มีอยู่ (มม.) | เส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม | ความยาวเกลียวขั้นต่ำ L1(มิลลิเมตร) | ความยาวรวม L(มิลลิเมตร) | ข้ามแฟลต/มุม S(ΦE) (มม.) | ||||
| ΦB(มม.) | ΦC(มม.) | ||||||||
| เมตริก | สพป | นาที | สูงสุด | นาที | สูงสุด | ||||
| 16 | M16*1.5 | นปพ.3/8 | 9.5 | 12 | 5 | 8 | 15 | 66 | 27(29) |
| 20 | M20*1.5 | นปพ.1/2 | 9.5 | 16.5 | 8 | 10.5 | 15 | 66 | 27(29) |
| 25 | M25*1.5 | NPT3/4 | 14 | 20 | 10 | 15 | 15 | 68 | 34(37) |
| 32 | M32*1.5 | NPT1 | 18 | 26 | 15 | 19.5 | 19 | 77 | 40(44) |
| 40 | M40*1.5 | NPT1 1/4 | 24 | 32.5 | 19 | 26 | 19 | 81 | 50(55) |
| 50 | M50*1.5 | NPT1 1/2 | 30 | 41 | 26 | 32 | 19 | 88 | 60(67) |
| 63 | M63*1.5 | NPT2 | 40 | 52 | 31.5 | 40 | 19 | 96 | 68(73) |
| 75 | M75*1.5 | NPT2 1/2 | 50 | 65 | 38 | 50 | 19 | 114 | 86(89) |
| 90 | M90*1.5 | NPT3 | 62 | 77 | 54.5 | 62 | 19 | 119 | 102(105) |
คำถามที่พบบ่อย
ไตรมาสที่ 1ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่?
ใช่ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพตัวอย่างผสมเป็นที่ยอมรับได้
Q2: คุณมีการรับประกันสินค้าหรือไม่?
ใช่ เรามีการรับประกันสินค้า 2-5 ปี
ผู้ติดต่อ: Anne
โทร: 15986671240
